三次元測定機
製品・サービス概要
三次元測定機は、製品の形状・寸法を三次元データとして取得し、設計値との比較・評価を行うための測定機器です。
三次元測定機は、測定方式により、

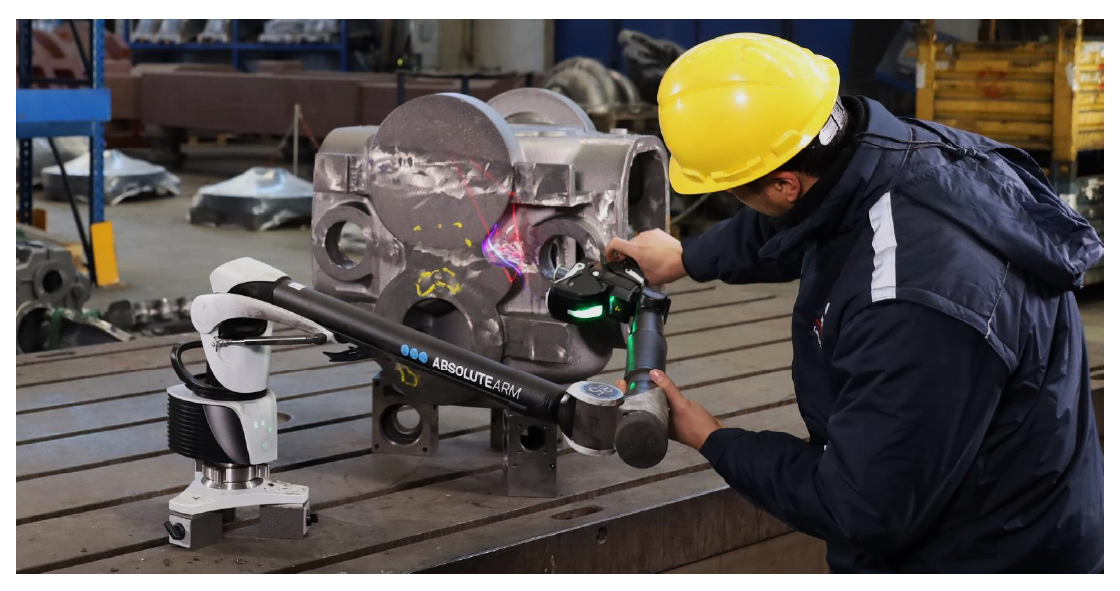

- アーム型測定機・レーザースキャナーによる高精度ポータブル計測
- X線 / CT による非破壊での内部構造三次元計測
など、製品の外形から内部構造までを三次元で計測します。
アルゴグラフィックスは、三次元測定機やソフトウェアを単体で提供するのではなく、3D CADベースの形状・寸法比較評価を行う「PolyWorks」や、計測データの蓄積・活用を見据えた「Q-DAS」と連携することで、計測結果を品質・工程改善につなげる お客様の課題解決を目的とした三次元計測環境を支援します。
現状の課題 AsIs

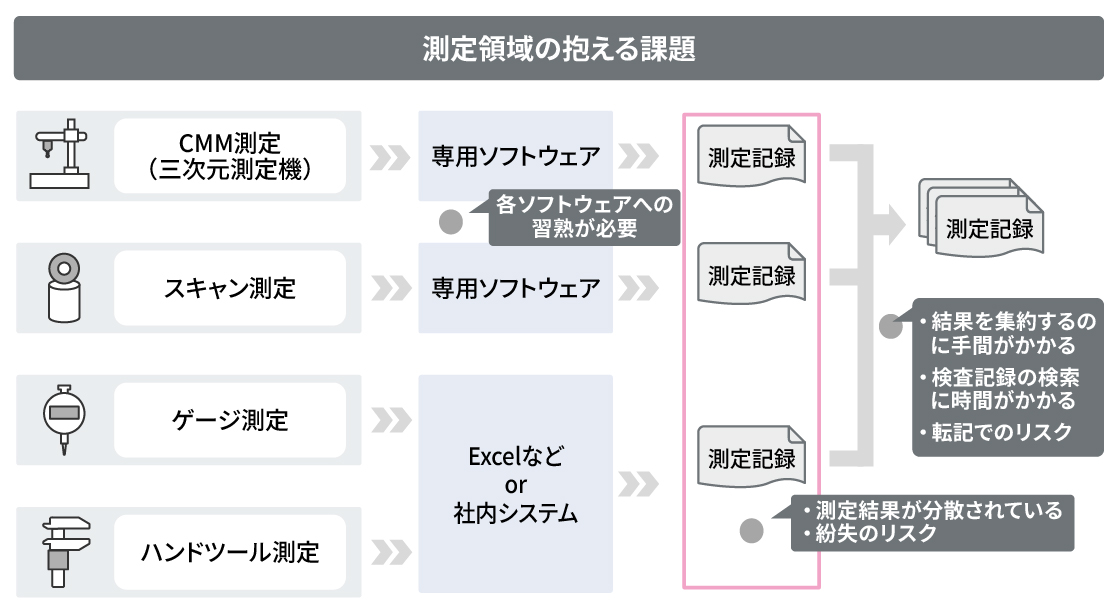

測定結果が「確認作業」で止まり、次工程に活かしづらい
3D設計が進む一方で、測定・検査工程では、

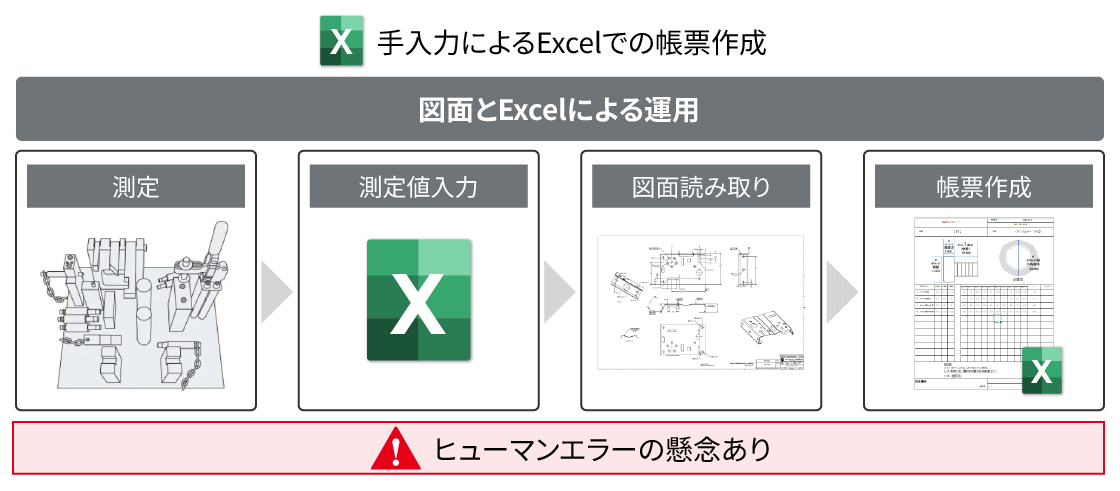

- 2D図面をもとにした測定計画や結果整理
- 測定結果が帳票やExcelで管理され、活用が限定的
- 設計変更や不具合の要因が測定データから見えにくい
といった状況が多く、測定結果が品質や工程改善に十分つながらないケースが見られます。
↓
ありたき姿 ToBe
測定データを、設計・品質・工程改善につなげられる状態へ

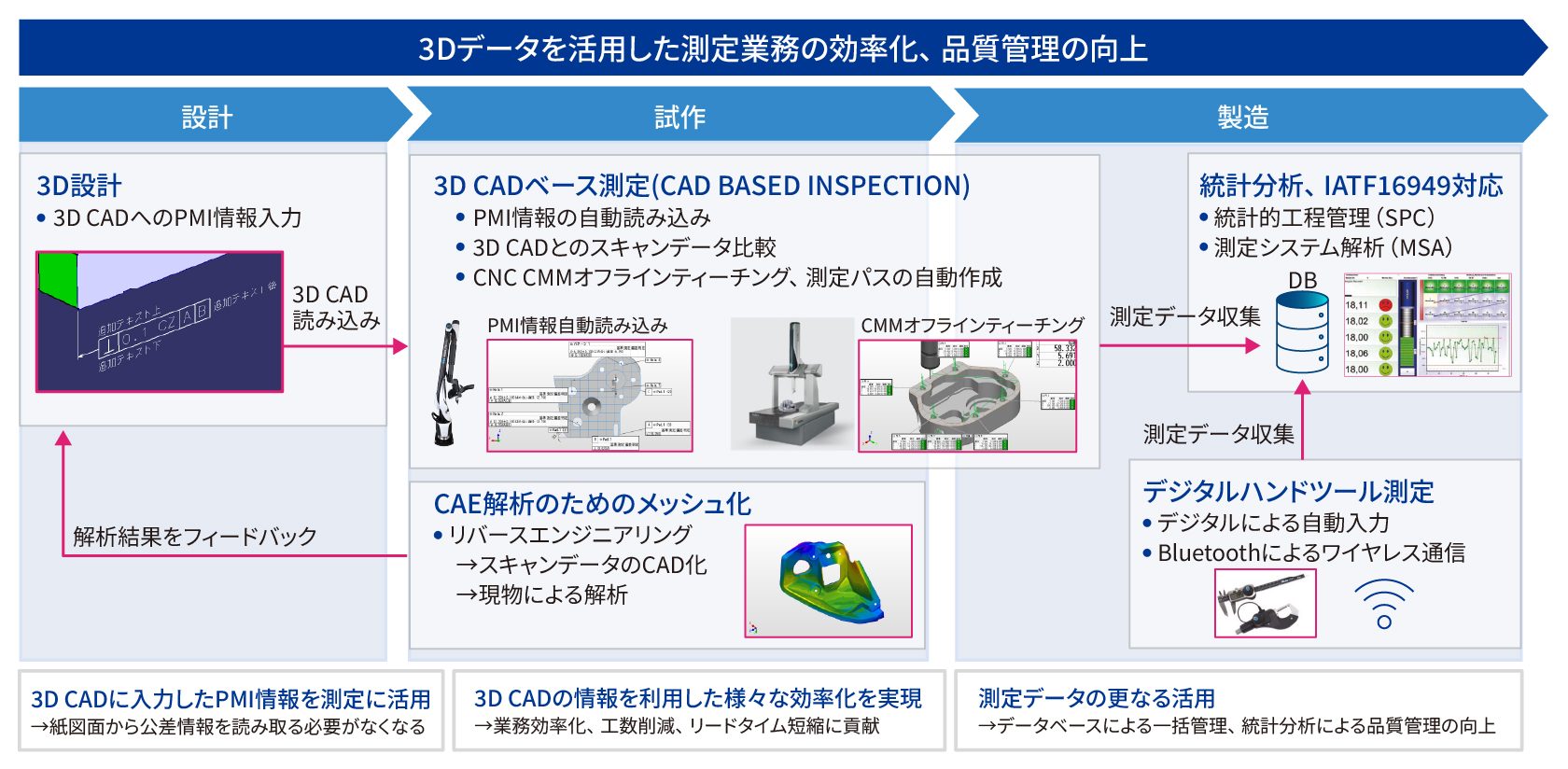

三次元測定機とソフトウェアを組み合わせることで、
- 3D CADを基準とした形状・寸法評価
- 測定結果の一元管理と比較・再利用
- 設計変更や工程改善へのフィードバック
が可能となり、測定結果を次の判断につなげるプロセスを構築できます。
機能
1. 三次元形状・寸法の取得（測定機）
三次元測定機は、製品の外形から内部構造までを対象に、用途や現場環境に応じた測定方式で三次元データを取得します。
- アーム型測定機・レーザースキャナーによる高精度ポータブル計測
- X線 / CT による内部構造を含む非破壊三次元計測

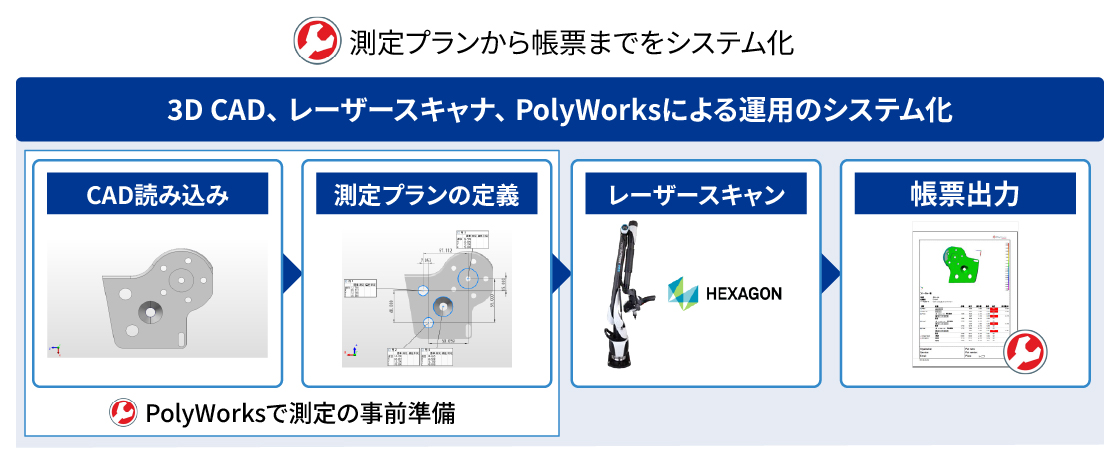

2. 設計値との比較・評価（PolyWorks連携）

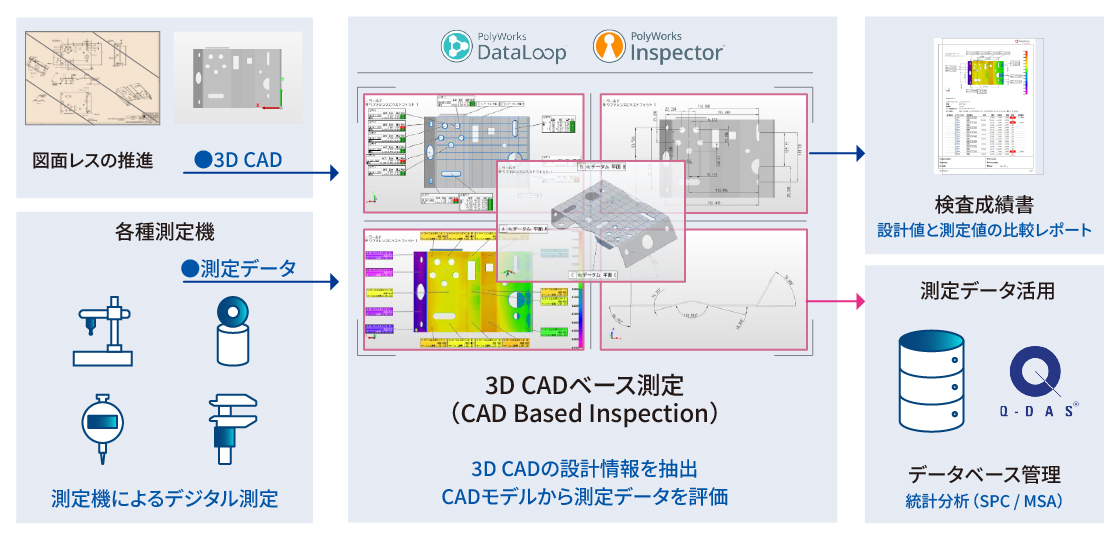

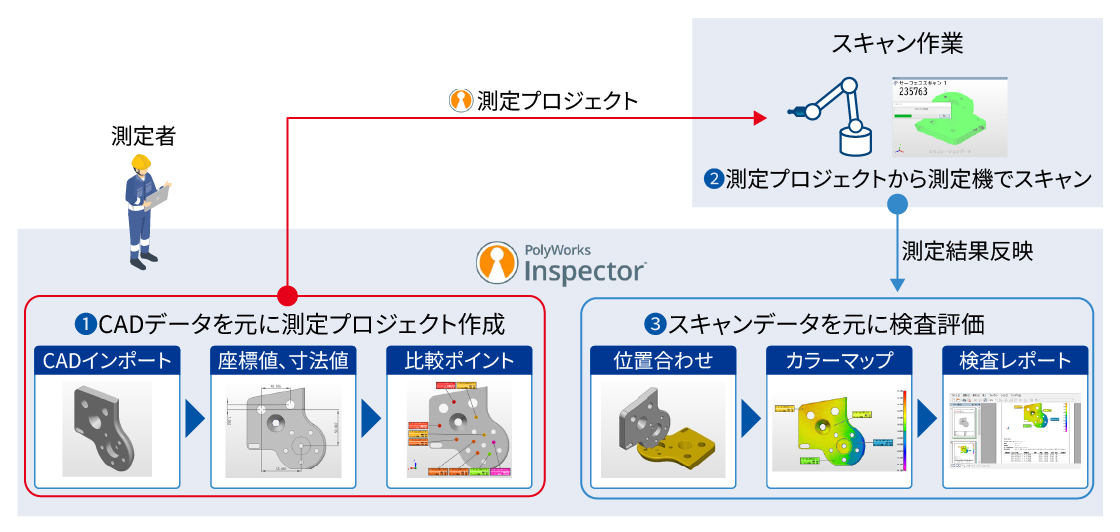

PolyWorksは、取得した三次元計測データを 3D CAD データと直接比較し、形状・寸法を評価するための計測解析ソフトウェアです。
- 3D CADベースの形状・寸法比較評価
- ベストフィットや断面比較による形状検証
- 計測結果の可視化および帳票出力

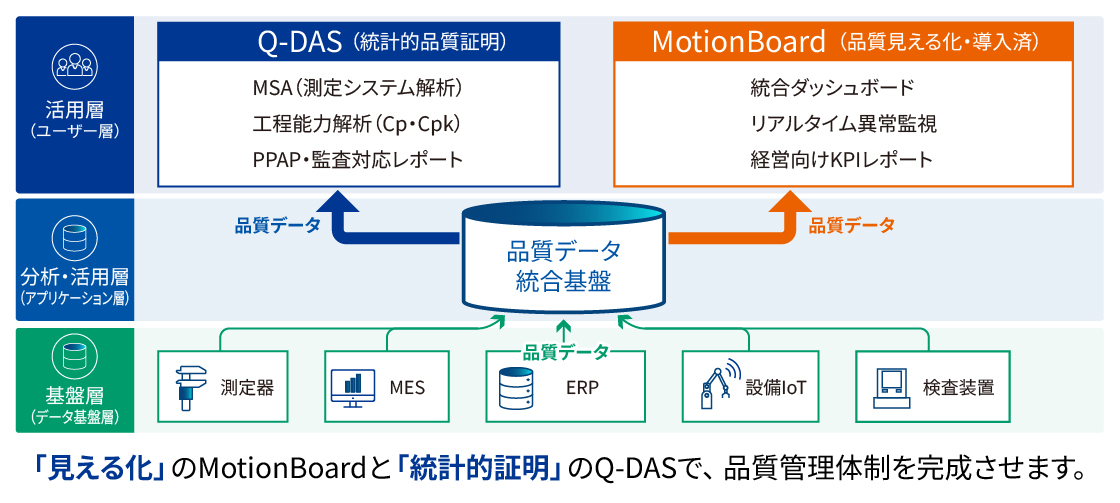

3. 計測データの蓄積・活用（Q-DAS連携）

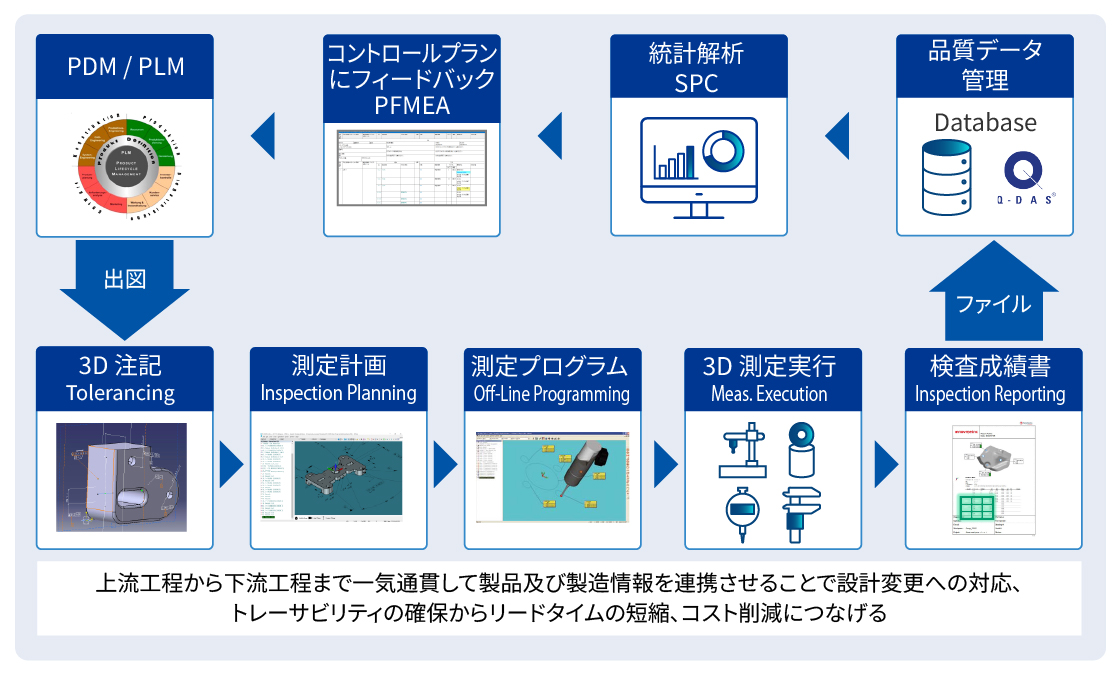

Q-DASとの連携により、計測結果を単発の評価で終わらせず、品質・工程改善に向けたデータ活用が可能になります。
- 計測データの一元管理
- 傾向把握やばらつき分析を見据えたデータ活用
導入効果
三次元測定機の導入効果は、測定精度や作業効率の向上に留まりません。
- 設計意図に基づいた確認・検証が可能になる
- 測定結果を品質・工程改善に活かしやすくなる
- 設計変更や不具合への対応スピードが向上する
アルゴグラフィックスは、三次元測定機やソフトウェアを単体で提供するのではなく、PolyWorksやQ-DASとの連携を含め、三次元形状の取得から設計比較、計測データ活用までを一貫して行える計測環境を構築します。
測定結果を次の判断につなげることを重視した提案を行うことで、お客様の品質・工程に関わる課題解決を支援します。
