SIMULIA Abaqus Unified FEA

  • ダッソー・システムズ製品
  • CAE解析

SIMULIA Abaqus Unified FEAは、自動車・ハイテク・産業機械などを始めとした幅広い産業分野で利用されている、物理的に現実をシミュレーションするFEA(統合有限要素解析)ツールです。

  • 高度な非線形解析
  • 大規模な線型動的解析
  • 陰解法と陽解法の統合非線形解析

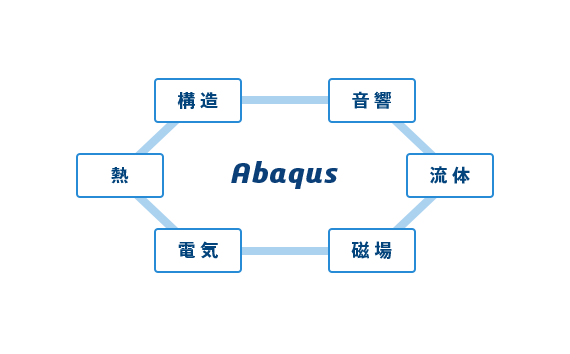

  • CFDや電磁場に対応したマルチフィジックス解析

SIMULIA EXTENDED PACKAGINGをご購入いただくことで、トークン数によって以下の機能をフレキシブルに使用できます。

リアリスティック・シミュレーションを活用して
高性能・高品質・低コスト・
短期間の生産を実現

設計プロセスの初期段階から、SIMULIA Abaqus Unified FEAによるリアリスティック・
シミュレーションを取り入れることで、より高性能かつ高品質な製品を、より低コスト、よりスピーディに
生産開始することが実現できます。

  • Point1
    カンタン・スピーディ
    なメッシュ作成
  • Point2
    豊富で強力な
    接触モデリング機能
  • Point3
    高度かつ最新の
    材料モデルライブラリ
  • Point4
    HPC環境による
    解析時間の短縮
  • Point5
    手厚いマニュアル類で
    新規課題の適用性向上

カンタン・スピーディにメッシュを作成できます

Abaqus/CAEは、幅広いメッシュ機能を備えておりカンタン・スピーディにメッシュ作成が可能です。

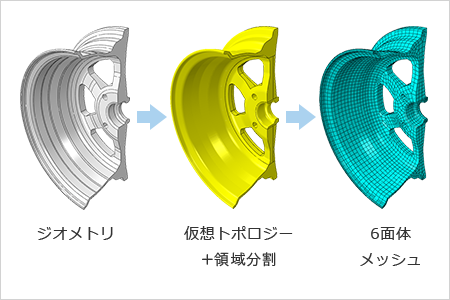

メッシュ機能には、フリー・スイープ・構造メッシュ・仮想トポロジーなどがあります。

豊富で強力な接触モデリング機能

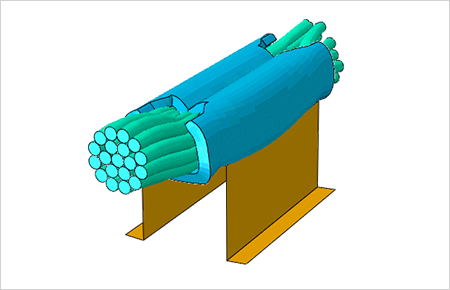

変形体、剛体間の接触、自己接触などの広範囲にわたる接触モデリング機能が提供されています。
一般接触機能は、異なる部品間の接触を自動検知するので、ユーザーによる設定がほとんど不要になります。
接触定義ミスによる間違った解析を防ぐことが可能になるだけでなく、正しい解を得ることができます。

高度かつ最新の材料モデルで法規制・環境問題を考慮できます

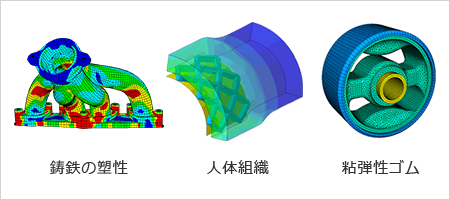

法規制の考慮、環境問題、軽量化などの高い要求に応えるため、金属・ゴム等の一般的なエンジニアリング材料に加え、鉛フリーはんだ・複合材・合成樹脂の亀裂や剥離に至るさまざまな挙動をシミュレーションする広範囲な材料ライブラリを備えています。

ハイパフォーマンスコンピューティングによる解析時間の短縮を実現します

Abaqusの分散メモリ並列化直接法ソルバーは、GPGPUにも対応しており、高いスケーリングとロバスト性を実現しています。
解析時間の短縮により、今まで解析にかけていた時間を複雑な設計や代替案の検討など、よりエンジニアリングな業務に費やすことができます。

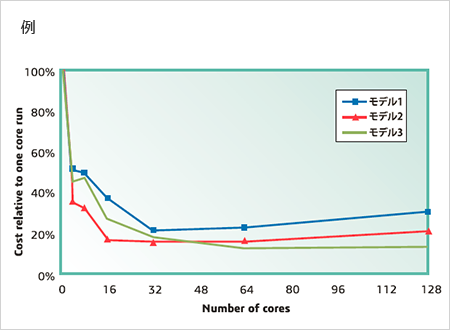

例)3つのベンチマークモデル(自由度数500万~900万)の結果は、コア数の増加によりコスト・ランタイムが減少。
計算コストと速度の最も良くバランスするコア数は64になる。

手厚いマニュアルにより、新しい課題への適用性が向上します

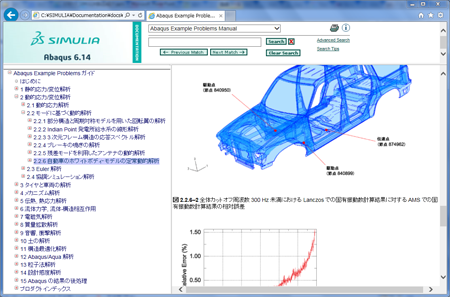

ユーザーマニュアル、セオリーマニュアルの高い網羅性とサンプルデータが用意された豊富な事例問題マニュアルが実装されているため、新しい課題への適用性が向上できます。

SIMULIA Abaqus Unified FEAの解析機能は
リアリスティックシミュレーションを実現します

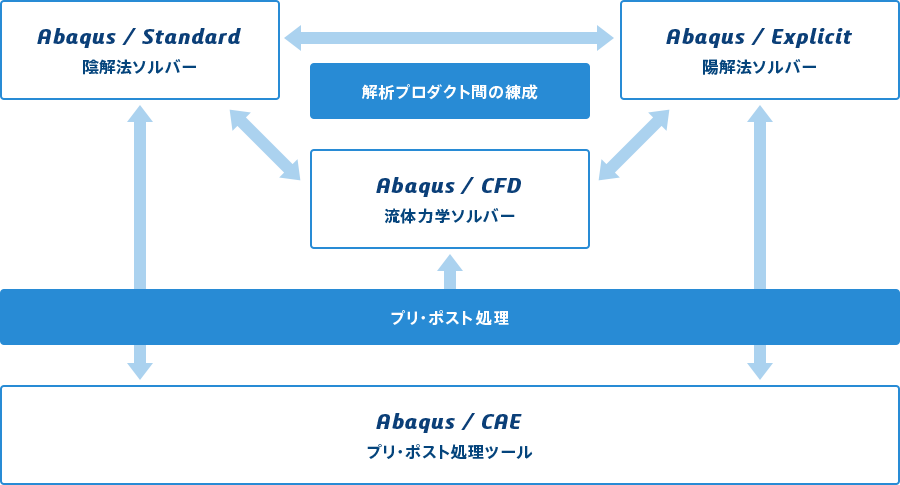

Abaqusは、以下のモジュールで構成されるFEAツールです。

Abaqus / Standard
線形・非線形挙動/静的・低速動的現象の解析に適しています。
Abaqus / Explicit
衝突・落下などの非線形/高速動的現象の解析に適しています。
Abaqus / CFD
流体力学ソルバー。Abaqus / Standard・Abaqus / Explicitと組み合わせて使用することができます。
Abaqus / CAE
Abaqus専用のプリ・ポスト処理ツール。モデリング・解析のモニタリング、結果表示ができます。

線形・非線形/静的・低速動的現象のシミュレーション
Abaqus / Standard(陰解法ソルバー)

Abaqus / Standardは、正確な応力解が重要な静的・低速の動的事象に最適で、単一のシミュレーションで時間領域と周波数領域の両方の解析ができます。
異なる解析手法(Abaqus / Standard・Abaqus / Explicit)に切り替えて使用を継続できます。

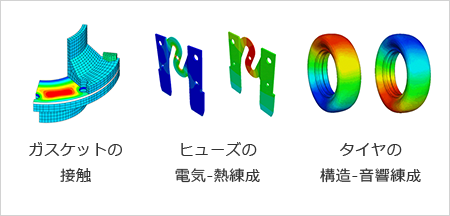

Abaqus / Standard 解析タイプ

  • 静的応力/変位
  • 動的応力/変位
  • モーダル法による線形動的解析
  • 伝熱
  • 連成温度/変位
  • 連成熱/電気
  • 音響
  • 間隙水

衝突・落下などの高速動的現象のシミュレーション
Abaqus / Explicit(陽解法ソルバー)

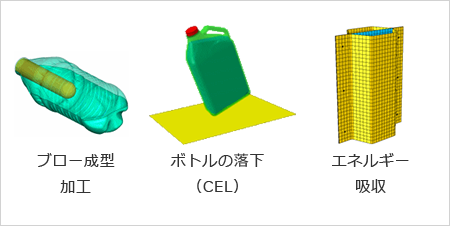

Abaqus / Explicitは衝突、落下などの非線形に強く、高速で起こる動的現象に最適で、金属の熱間圧延、薄板の成形、エネルギー吸収デバイスなど非線形の強い準静的接触現象の解析にも対応しています。

Abaqus/Explicit 解析タイプ

  • 応力・変位
  • 熱応力
  • 音響と構造の連成解析
  • 流体と構造の連成解析(Euler-Lagrange:CEL)
  • 亀裂進展

非圧縮の層流・乱流問題などの流体力学シミュレーション
Abaqus / CFD(流体力学ソルバー)

Abaqus / CFDは、非圧縮性流れ問題を扱うことができます。
Abaqus / StandardやAbaqus / Explicitと組み合わせてFSI(流体構造相互作用)解析の協調シミュレーションが実行できます。

Abaqus / CFD 解析タイプ

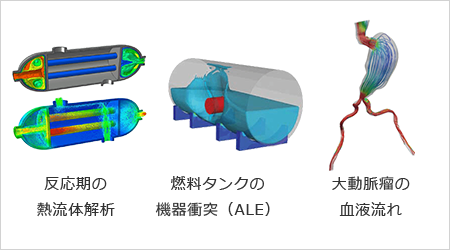

  • 層流および乱流問題(内部流/外部流、定常/非定常に対応)
  • 流体内および流体-固体間の熱伝導問題(浮力を考慮した自然対流問題、広範囲なプランドル数に対する乱流熱伝達問題にも対応)
  • Arbitrary LagrangianEulerian:ALE法を使った変形(移動)境界問題

Abaqus専用のプリ・ポスト処理ツール
Abaqus / CAE(プリ・ポスト処理)

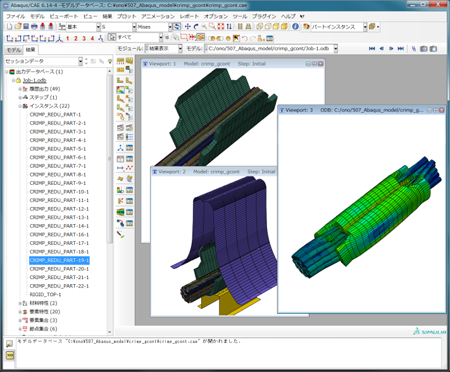

Abaqus / CAEは、Abaqus専用のプリ・ポスト処理ツールです。

  • 日本語対応の直感的で使いやすいインタフェースを備えています。
  • モデリング・解析ジョブ管理・解析のモニタリング、結果表示ができます。
  • 幅広いメッシュ機能(フリー・六面体・スイープ・仮想トポロジー)を備えており、カンタン・スピーディにメッシュ作成が可能です。
  • マルチフィジックス解析(陰解法ソルバー・陽解法ソルバー・CFDソルバー)を1つのインタフェースで利用できます。
  • ジオメトリの作成・既存ジオメトリのインポート・ジオメトリの編集・修復ができます。
  • 法規制の考慮、環境問題、軽量化などの高い要求に応えるため、さまざまな挙動をシミュレーションする広範囲な材料ライブラリを備えています。
