Modelon製品

  • MBD/1D CAE

Modelon製品は、モデルベースのシミュレーションと物理システムを制御するためのソフトウェアソリューション、及び設計の最適化に関する技術を提供します。

Modelon Deployment SuiteはFMIオープンスタンダードに基づいて開発された製品です

Modelon Deployment Suiteは、FMI(Functional Mock-up Interface)※規格に基づいて構築された製品群です。システムおよびコンポーネントレベルで、動的なモデルの授受や共同シミュレーションに、オープンスタンダードを利用できるようにしています。
Dymolaで作成したFMUモデルとの連携が可能になります。

※FMI(Functional Mockp Interface)とは、ツール間でモデルを交換するためのツール非依存のオープンスタンダードフォーマットです。FMI対象となるモデルをFMU(Function Mockup Unit)と呼び、FMUが物理量をやり取りする際の実モデルになります。

  • Point1
    MSモデルとCSモデルを
    サポート
  • Point2
    シミュレーションを
    EXCEL上で実現
  • Point3
    FMU計算の自動化が
    可能
  • Point4
    シミュレーションを
    Simulink上で実現

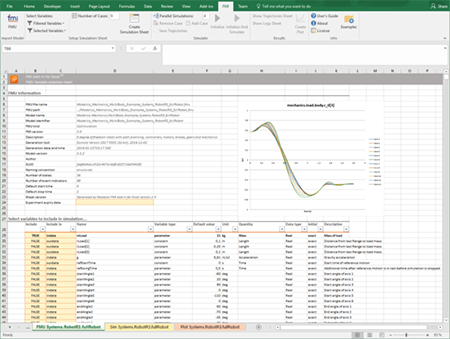

FMI ADD-IN FOR EXCEL

FMI ADD-IN FOR EXCELは、FMUモデルをMicrosoft Excelへインポートし、 Excel上でのシミュレーションを実現します。

  • MS(Model Exchange)モデルとCSモデル(Co-simulation)モデルの2種類をサポートしています。
  • Visual Basic Scriptを利用することでFMU計算を自動化することができます。

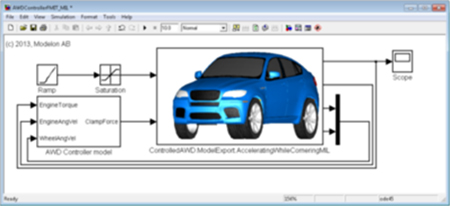

FMI TOOLBOX For MATLAB/Simulink

FMI TOOLBOX For MATLAB/Simulinkは、FMUモデルをMatlab/Simulinkへインポートし、Simulink上でのシミュレーションを実現します。

  • MSモデルとCSモデルの2種類をサポートしています。
  • SimulinkからFMUモデルをエクスポートできます。
  • MATLABスクリプトからFMUモデルを呼び出し、シミュレーションすることができます。

※当ページの画像は、モデロン株式会社よりご提供いただいております。

自由に組み合わせできるModelica言語で開発された
様々な産業分野に対応したModelonの豊富なライブラリ群

Modelonの開発環境は、オープンフリーなModelica言語を使用しているため、ユーザーが自由に組み合わせた独自のライブラリを作成できます。空調、電力、エンジン、燃料電池、熱交換器、油圧などといった各種の構成部品が収録された、さまざまなエンジニアリング領域のライブラリが用意されています。

空調 ライブラリ
Air Conditioning Library

冷熱サイクルを含んだモデリングと解析ができます。コンプレッサー・コントローラー・センサー・熱交換器・レシーバー・リザーバー・バルブなどが含まれています。

電力システム ライブラリ
Electric Power Library

電力システムの効率的なモデリング・解析ができます。インバーター・ライン・ロード・マシン・センサー・リアクトル・電源・ドライバー・ジェネレーターなどが含まれています。

エンジン・ダイナミックス ライブラリ
Engine Dynamics Library

燃焼エンジンシステムのモデリングと解析ができます。シリンダー・コンプレッサー・タービン・熱交換器・ボリューム・パイプ・バルブ・センサー・メディアなどが含まれています。

燃料電池 ライブラリ
Fuel Cell Library

燃料電池システムのモデリング・解析ができます。発電装置、燃料電池回路などが含まれています。

熱交換器 ライブラリ
Heat Exchanger Library

熱の移動を伴うシステムのモデリング・解析ができます。熱交換器、冷却機器、空調機器などが含まれています。

油圧 ライブラリ
Hydraulics Library

油圧回路のモデリング・解析ができます。シリンダー・バルブ・ボリューム・ポンプ・オリフィス・センサーが含まれます。

水力発電 ライブラリ
Hydro Power Library

水力発電所における運転のモデリングと解析ができます。コントローラ・センサー・電気システム・ハイドロシステム・機械システム・メディアなどが含まれています。

液体冷却 ライブラリ
Liquid Cooling Library

圧縮性・非圧縮性流体の液体冷却システムのモデリングと解析ができます。ボリューム・パイプ・バルブ・ポンプ・ファン・熱交換器・センサー・メディアなどが含まれています。

空気圧 ライブラリ
Pneumatics Library

空圧回路のモデリング・解析ができます。シリンダー・バルブ・ボリューム・センサーなどが含まれます。

火力発電 ライブラリ
Thermal Power Library

火力発電所における運転のモデリングと解析ができます。ガス・二相・固体燃料・燃焼器・コントローラー・センサー・熱交換器・メディアなどが含まれています。
機械機構の変形と剛性を考慮したモデリング・解析ができます。剛体・ジョイント・フォース・測定/アニメーション要素向けの基礎的なモデル類が含まれています。

蒸気サイクル ライブラリ
Vapor Cycle Library

蒸気に関わるシステムのモデリング・分析ができます。熱交換器・蒸気機関、冷却機器、空調機器などが含まれています。

車両ダイナミクス ライブラリ
Vehicle Dynamics Library

各種サスペンションモデルを含んだ車両運動解析ができます。シャーシ・サスペンション・ホイール・グランド・ドライバー・ブレーキなどが含まれています。
