Dymola
製品・サービス概要

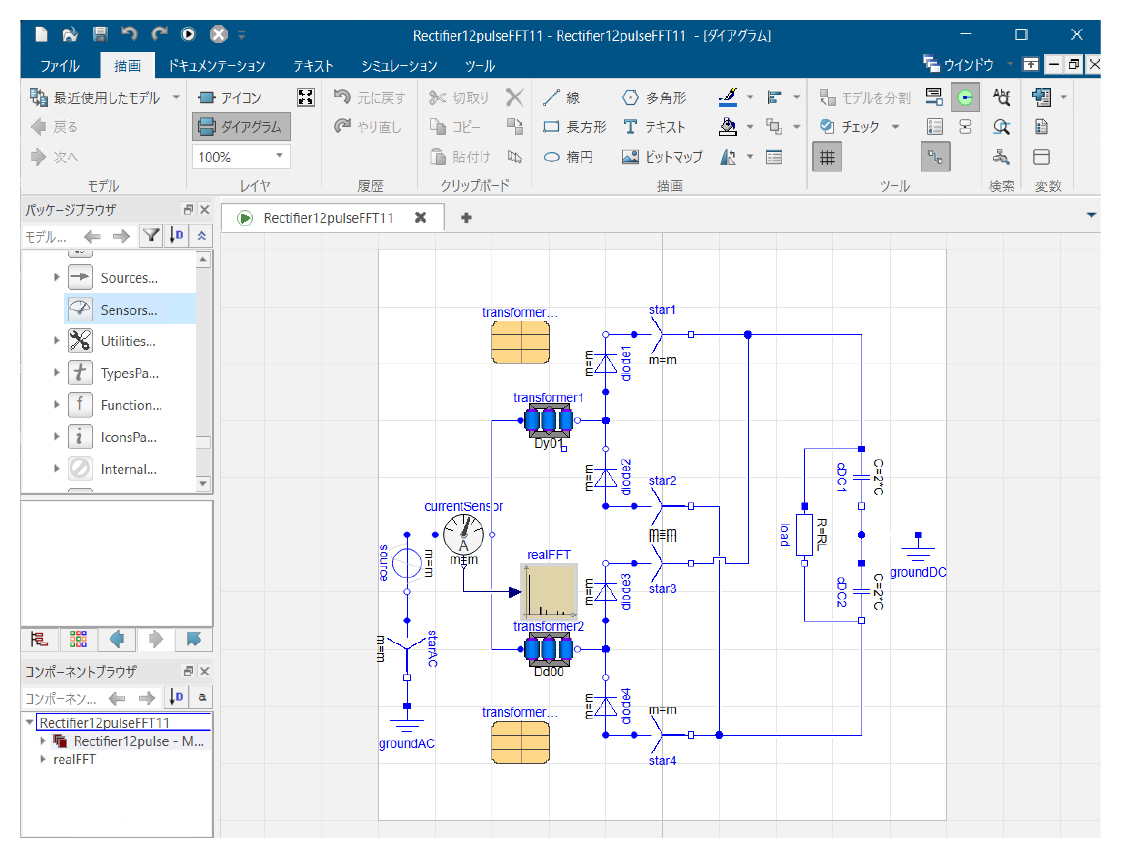

Dymolaは、ダッソー・システムズが提供する、Modelica言語をベースとしたマルチドメイン（複合物理）モデリング／シミュレーション環境です。
機械・電気・制御・熱・流体など複数分野にまたがる動的システムを、統合的にモデル化・解析できます。
メカ・電気・制御・熱など、複数の物理領域が相互に影響し合う複雑なシステム全体の挙動を統合的にモデル化・シミュレーションできます。
主な適用分野
- 自動車
パワートレイン、電動化、熱マネジメント、車両挙動航空 - 宇宙・防衛
飛行力学、燃料・環境制御システム - エネルギー・プラント
発電、熱・流体系、エネルギーマネジメント - 産業機械・ロボット
アクチュエータ、制御付き機構解析

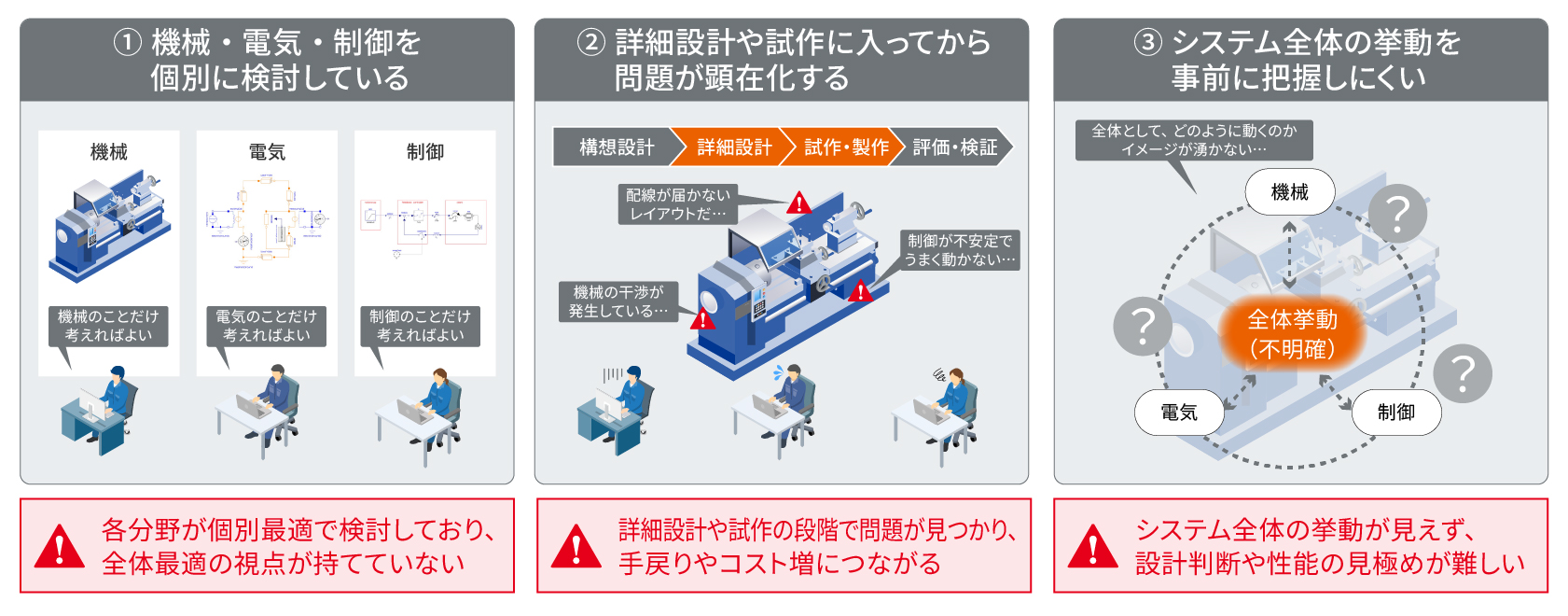

現状の課題 AsIs
領域ごとに分断された検討
製品や装置の開発初期では、
- 機械・電気・制御を個別に検討している
- 試作や詳細設計に入ってから問題が顕在化する
- システム全体の挙動を事前に把握しにくい
といった課題が起こりがちです。
特に、電動化・制御高度化が進む現代の製品では、単一領域の検討だけでは不十分なケースが増えてしまい、その結果、
- 領域間のインタフェース不整合
- 仕様変更の手戻り増大
- 開発期間・コストの増加
といった問題につながりやすくなります。
↓

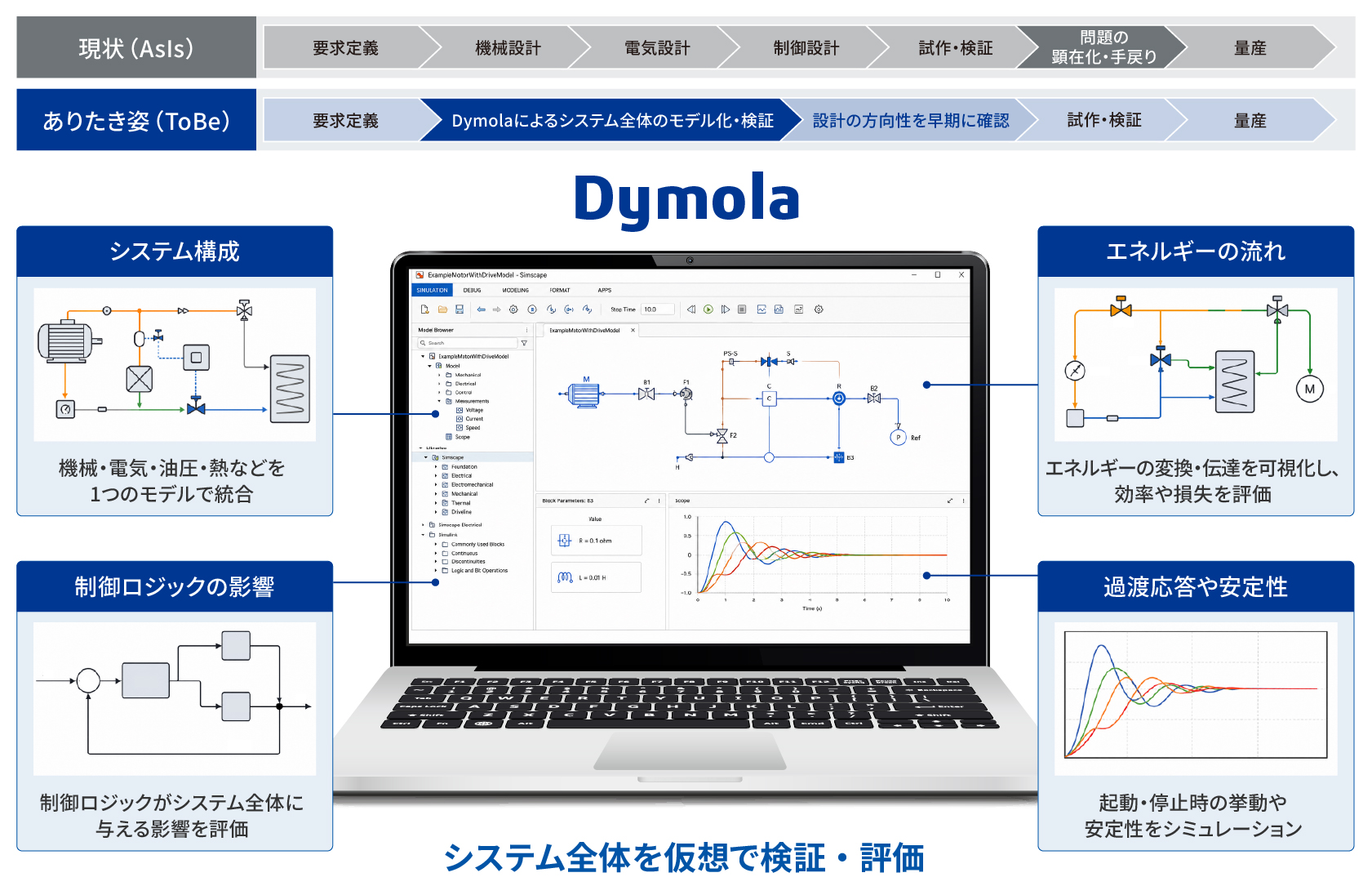

ありたき姿 ToBe
システム全体を開発初期から検証する
Dymolaは、モデルベースデベロップメント（MBD）により、
- システム構成
- エネルギーの流れ
- 制御ロジックの影響
- 過渡応答や安定性
といった要素を1つのモデル上で統合的に検証することを可能にします。
これにより、早い段階で設計の方向性を確認し、後工程の手戻りを減らす開発プロセスを支援します。
機能
1. オープンなModelica言語によるモデリング
オープン標準言語Modelicaを用い、特定ベンダーに依存しない形で、長期的に再利用可能なシステムモデルを構築するためのモデリング機能です。
- 数式ベースで物理現象を記述
- ベンダーロックインを避けたモデル資産
- 再利用・拡張しやすいモデル構造

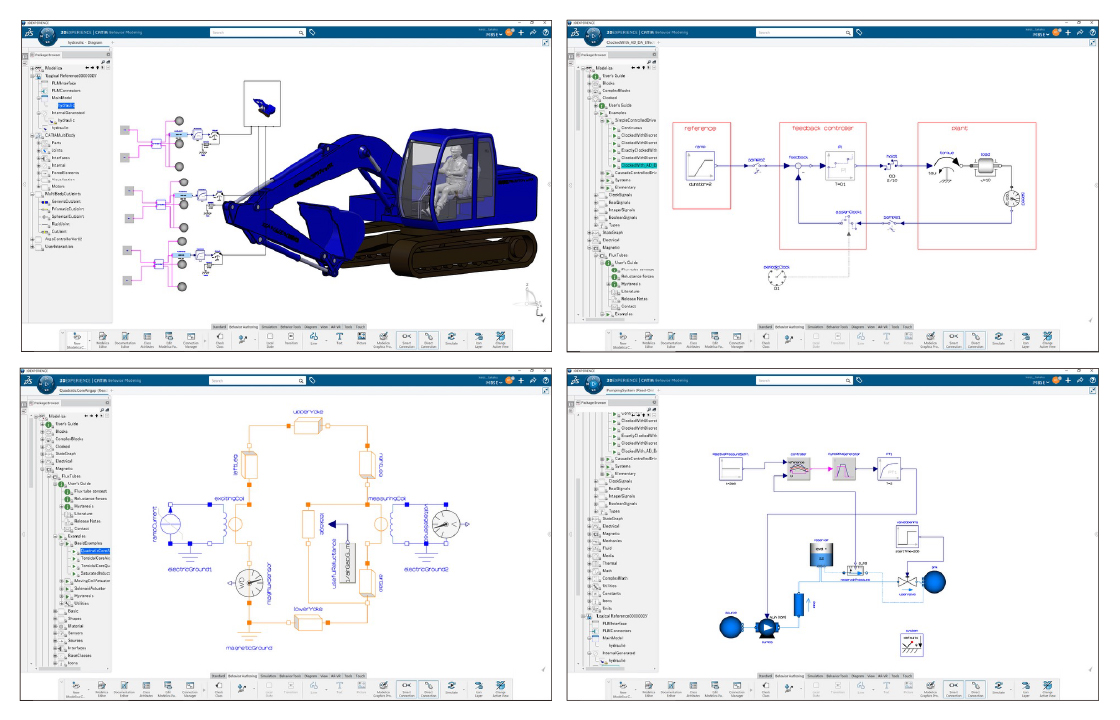

2. メカ・電気・制御・熱を網羅する豊富なライブラリ
複数の物理領域をまたぐシステムを、既存ライブラリの組み合わせにより効率よく構築するためのライブラリ群を提供します。
- 機械（回転・並進）
- 電気・電力
- 油圧・空気圧
- 熱（伝導・対流・冷却）
- 制御・信号
- 車両・輸送機器向けライブラリ
- 電動化（バッテリー / モータ / 燃料電池）向けライブラリ
- 産業機械・ロボティクス・エネルギー・プロセス系ライブラリ

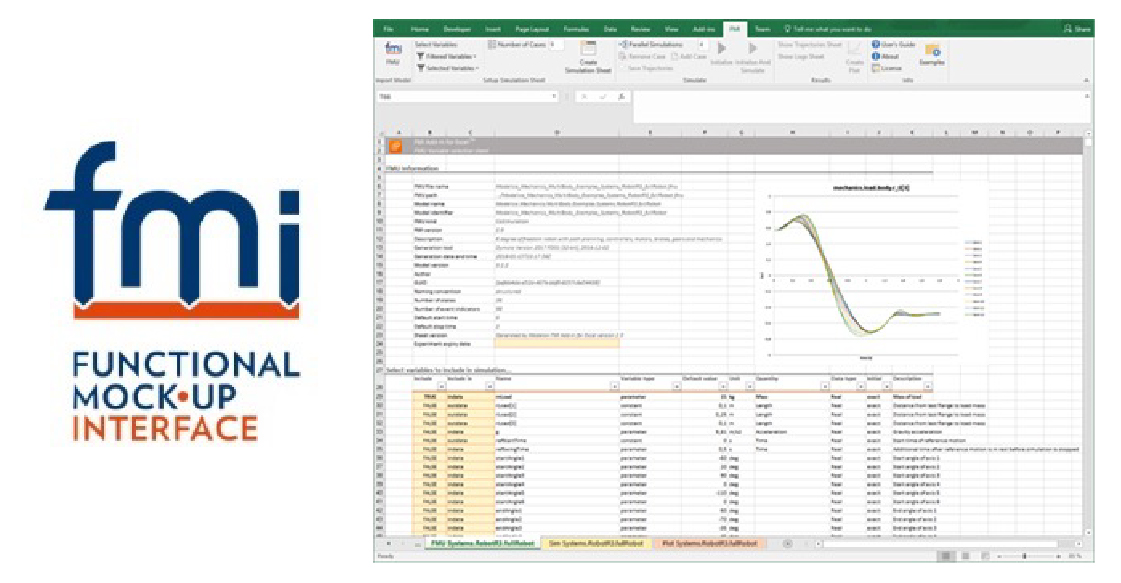

3. FMI（Functional Mock-up Interface）
動的モデルのモデル交換とコ・シミュレーションに対応したツールに依存しない標準規格です。
さらに、Excel上でFMUモデルを扱えるオプション機能により、設計者や開発者も使い慣れた環境からモデルベース開発を活用できます。
導入効果
Dymolaを活用することで、
- 開発初期段階でのシステム検証
- 領域横断の設計判断
- 制御と機構の整合確認
- 試作・詳細設計前のリスク低減
といった効果が期待できます。
Dymolaは、詳細設計や高忠実度解析の前段階で、システムの方向性を見極めるための1D CAE / MBD環境として、製品開発全体の効率化に貢献します。
