3DEXPERIENCE CATIA Knowledge CATIA V5との違い｜MES主要アプリケーションのご紹介

CATIA V5との差が分かるMES

3DEXPERIENCE CATIAを検討する際、CATIA V5ユーザーの多くの方が気になるのは「CATIA V5で使っていた機能はどう変わるのか？」という点です。

その違いを最も分かりやすく理解できるのが、MES（Mechanical Engineering Stream）に含まれる主なAppsです。
CATIA V5では、設計内容に応じて複数のオプションモジュールを組み合わせる必要がありました。
一方、3DEXPERIENCE CATIAのMESでは、CATIA V5ではオプション扱いだったアプリケーション群が、最初から統合された形で提供されます。

これにより、

構想設計
形状作成・編集
アセンブリ検討
レビュー・干渉確認

といった設計工程を、単一のプラットフォーム上でシームレスに実行できるようになりました。

本コラムでは、CATIA V5との違いという視点で、MESに含まれる代表的なAppsを紹介します。

2D Layout for 3D Design

「2Dで考え、そのまま3Dへ」を実現する

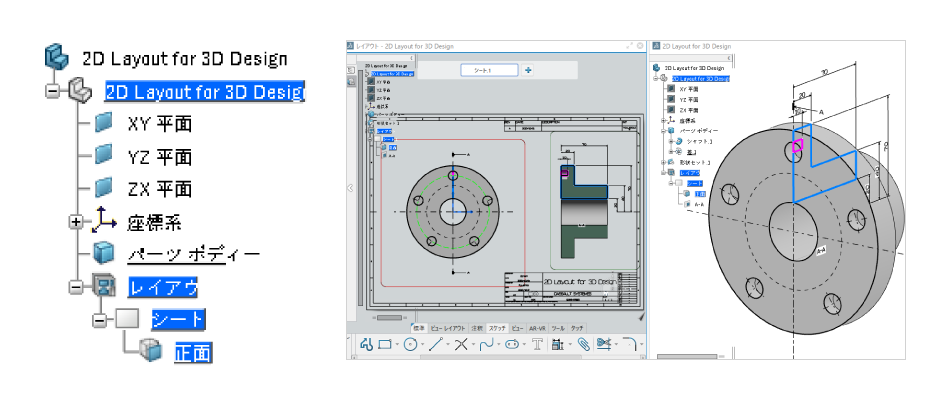

2D Layout for 3D Design は、3D設計環境の中でドラフティング感覚の2Dレイアウトを作成し、その形状を基に3Dモデルを作成できるアプリケーションです。

3D空間上で簡易2Dとしてレイアウト作図が可能
作成した2D形状から、そのまま3Dモデルを生成

CATIA V5では、2Dレイアウト作業と3Dモデリング作業を別フェーズとして扱うケースが多く見られました。

本アプリを使用することで、構想設計から形状作成までを一気通貫で進めることが可能となり、設計初期の手戻り削減や意思決定のスピード向上につながります。

Generative Shape Develop

サーフェス設計を「使いやすいデータ」にする

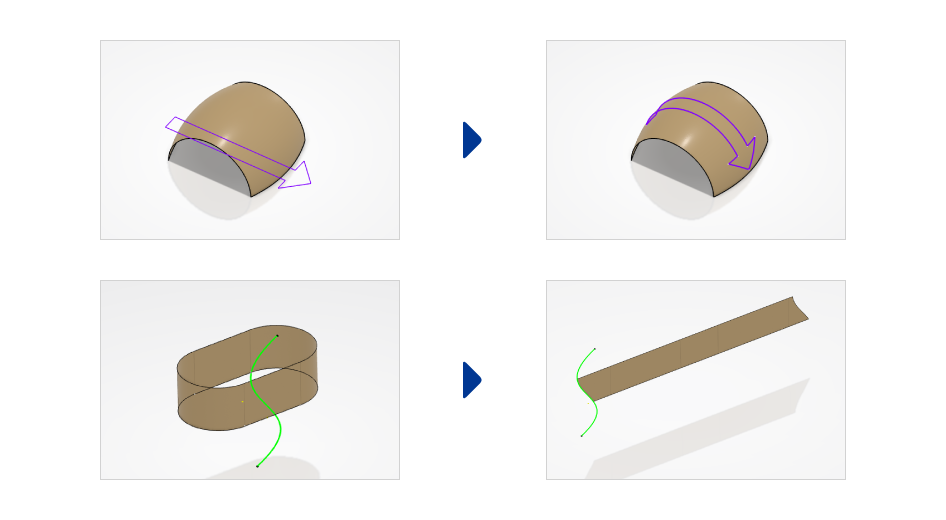

Generative Shape Developは、サーフェス設計における表現力と実用性を高めるアプリケーションです。

主な機能として、

ルールド・サーフェスの展開
ルールド・サーフェス上に作成したカーブの転写

が挙げられます。

CATIA V5では、サーフェス形状をどのように再利用・展開するかは設計者の工夫に依存する部分もありました。

本アプリにより、板金部品や外装部品など、製造を意識したサーフェス設計を効率良く行える環境が整います。

Natural Shape

履歴の有無を意識しないダイレクトモデリング

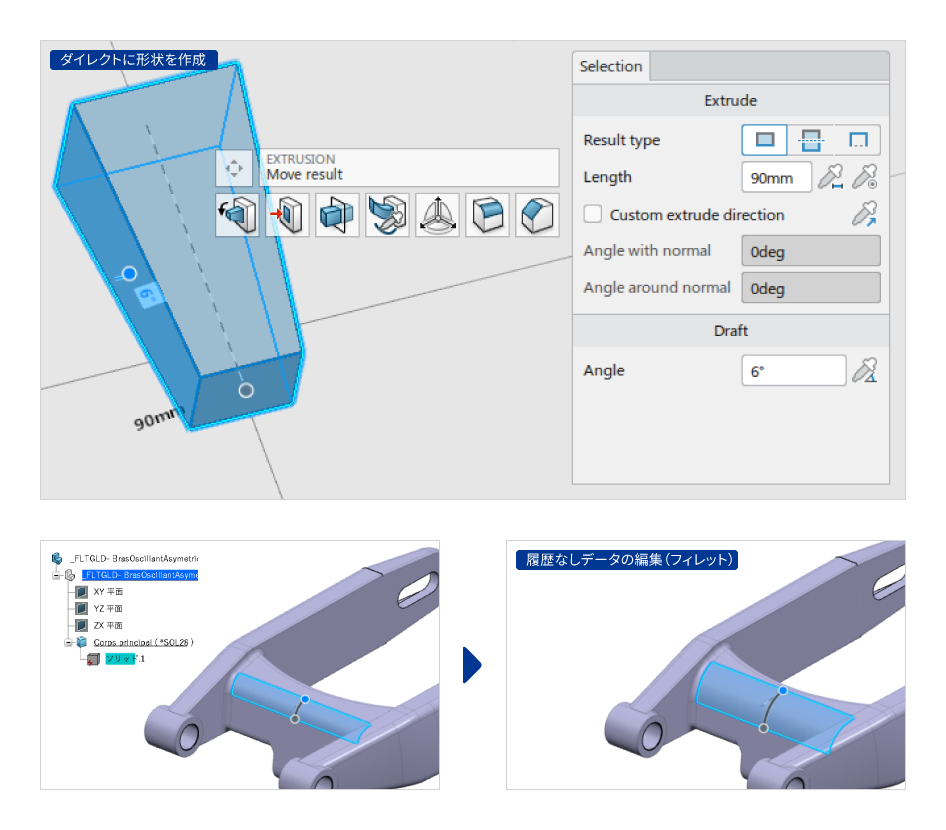

Natural Shapeは、履歴ベースではなく、ダイレクトモデリングに特化した形状作成アプリケーションです。

コマンド構成を意識せず、直感的な形状作成が可能
STEPなど履歴のないデータでも、寸法変更・形状編集が可能

CATIA V5では「履歴がないデータは編集しにくい」という場面も少なくありませんでした。

Natural Shapeを利用することで、他社CADデータや過去資産を活かしながら、柔軟な設計変更や再利用が可能になります。

Natural Assembly

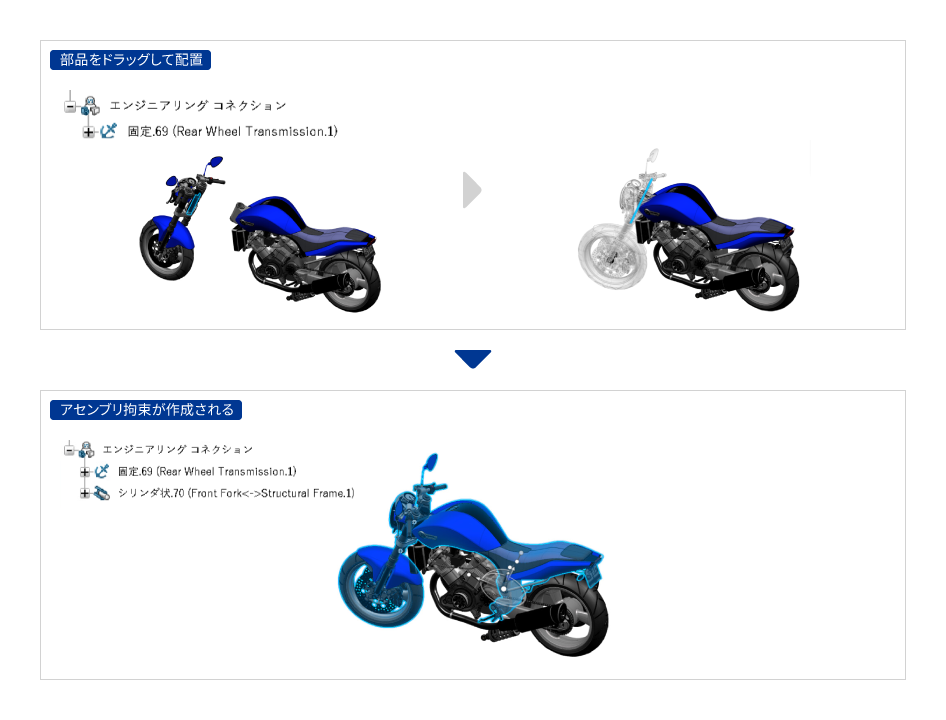

Natural Assembly は、アセンブリ設計においてもダイレクト操作を実現するアプリケーションです。

部品をドラッグして配置するだけでアセンブリ拘束を生成
拘束条件を一つずつ指定する必要がない

操作後にシステム側で拘束が定義されるため、設計者の意図に沿ったアセンブリ構成をスピーディに検討できます。

構想設計や組付け検討フェーズにおいて、CATIA V5との操作感の違いを強く実感できるAppsです。

ENOVIA Design Review

設計レビューを「設計の一部」に組み込む

ENOVIA Design Review は、3DEXPERIENCEプラットフォーム上で設計レビューの作成・修正・マークアップ・共有を一元的に行うためのアプリケーションです。

CATIA V5では、

3D形状はCATIA
コメントはメールやExcel
2D図面・画像は別のビューワ

といったように、レビューに関わる情報が分散しがちでした。

ENOVIA Design Reviewでは、3Dモデル、2D図面、各種ドキュメントを横断しながら、製品データとレビュー情報を紐づけたまま管理できます。

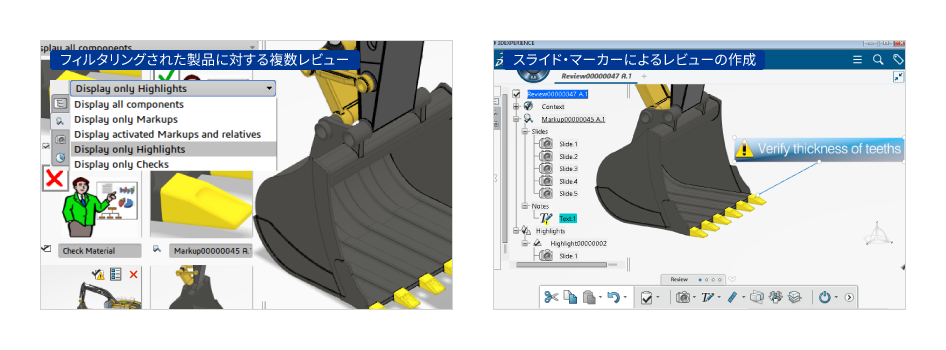

問題点をその場で可視化するレビュー機能

ENOVIA Design Reviewには、

スライド
マーカー（コメント・指示）
測定
セクション

といった機能が用意されており、「どこに」「どのような問題があるのか」を形状と併せて明確に伝えることが可能です。

口頭説明や別資料に頼ることなく、レビュー内容を設計データの一部として残せる点が、CATIA V5との大きな違いです。
