GeomCaliper

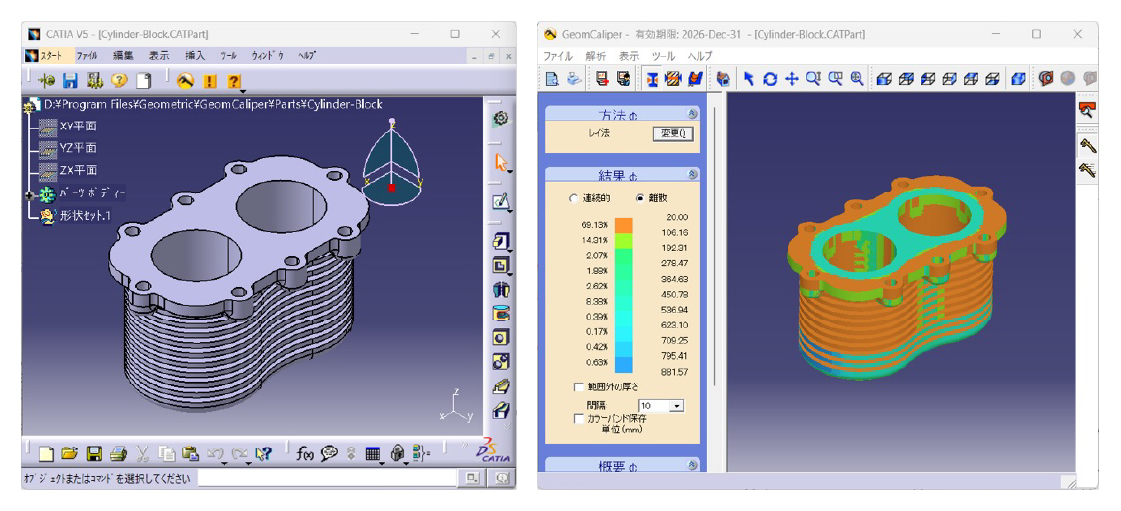

GeomCaliperは、3D CADモデルの肉厚をスピーディかつ正確に測定・検査するための肉厚解析ツールで、CATIA V5に対応した「GeomCaliper for CATIA」があります。

従来の断面作成や手作業による測定では確認に時間がかかっていた肉厚のばらつきや、薄肉・厚肉になりやすい箇所を、3Dモデル上で視覚的に把握できます。

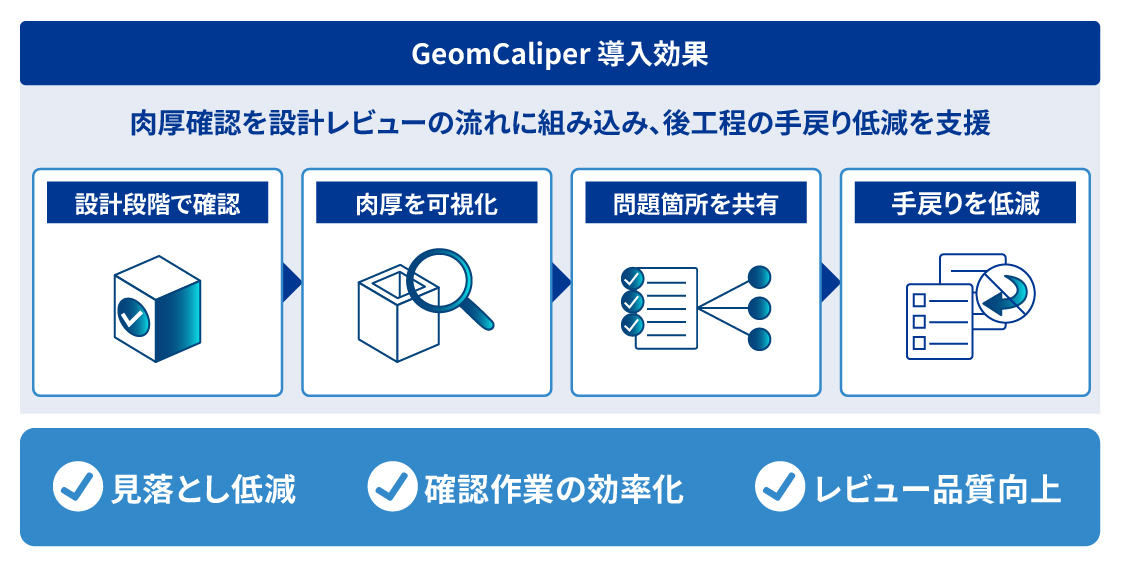

設計段階で肉厚に関する懸念箇所を早期に確認することで、製造性を考慮した設計レビューを効率化し、後工程での手戻り低減を支援します。

肉厚確認が属人的・局所的になりやすい

設計段階では3D形状を作成できていても、肉厚確認を断面作成や個別測定に頼っている場合、

• 確認箇所が担当者の経験に依存する
• 薄肉・厚肉部の見落としが発生しやすい
• 測定や確認結果の共有に時間がかかる

といった状況になり、製造性の観点から十分に確認できないまま後工程へ進むケースがあります。
その結果、

• 設計変更・手戻りの発生
• 試作での問題発覚
• 製造準備段階での再確認や調整

といった課題につながります。

肉厚状態を3Dモデル上で可視化し設計段階で判断できる

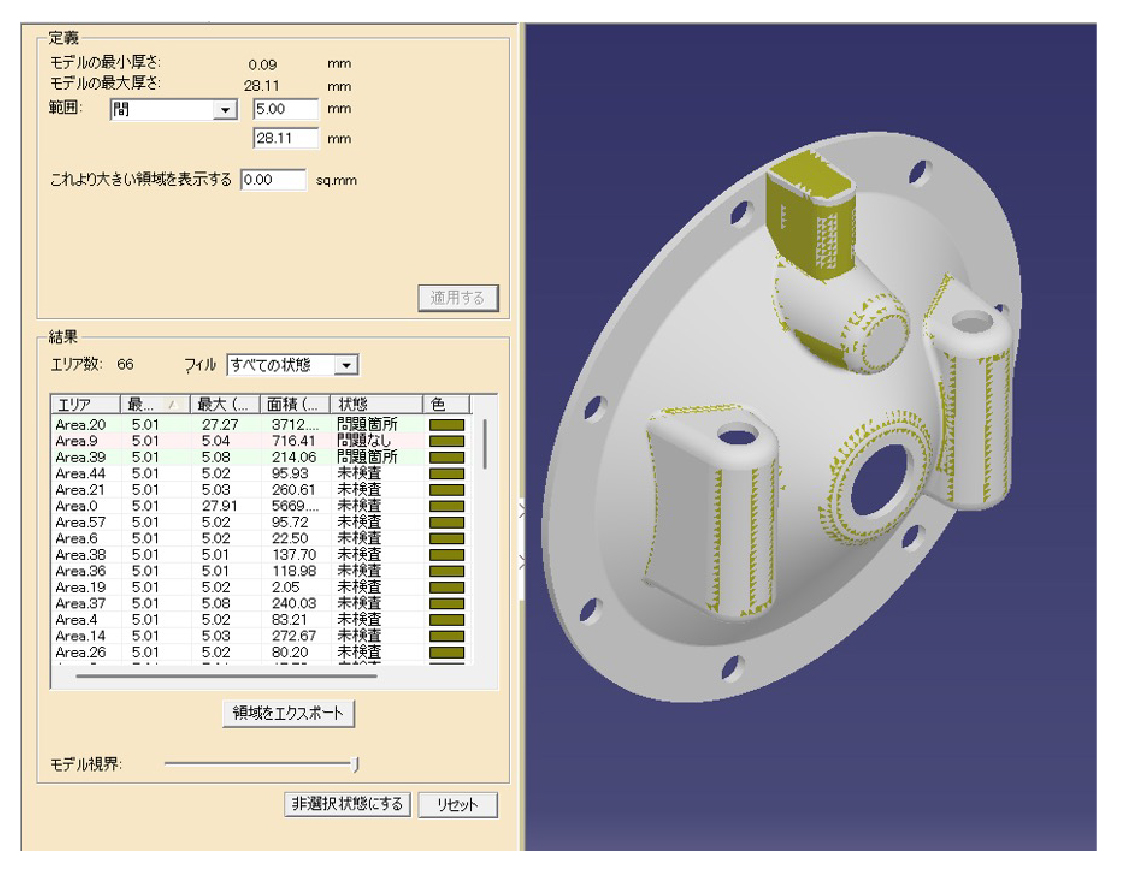

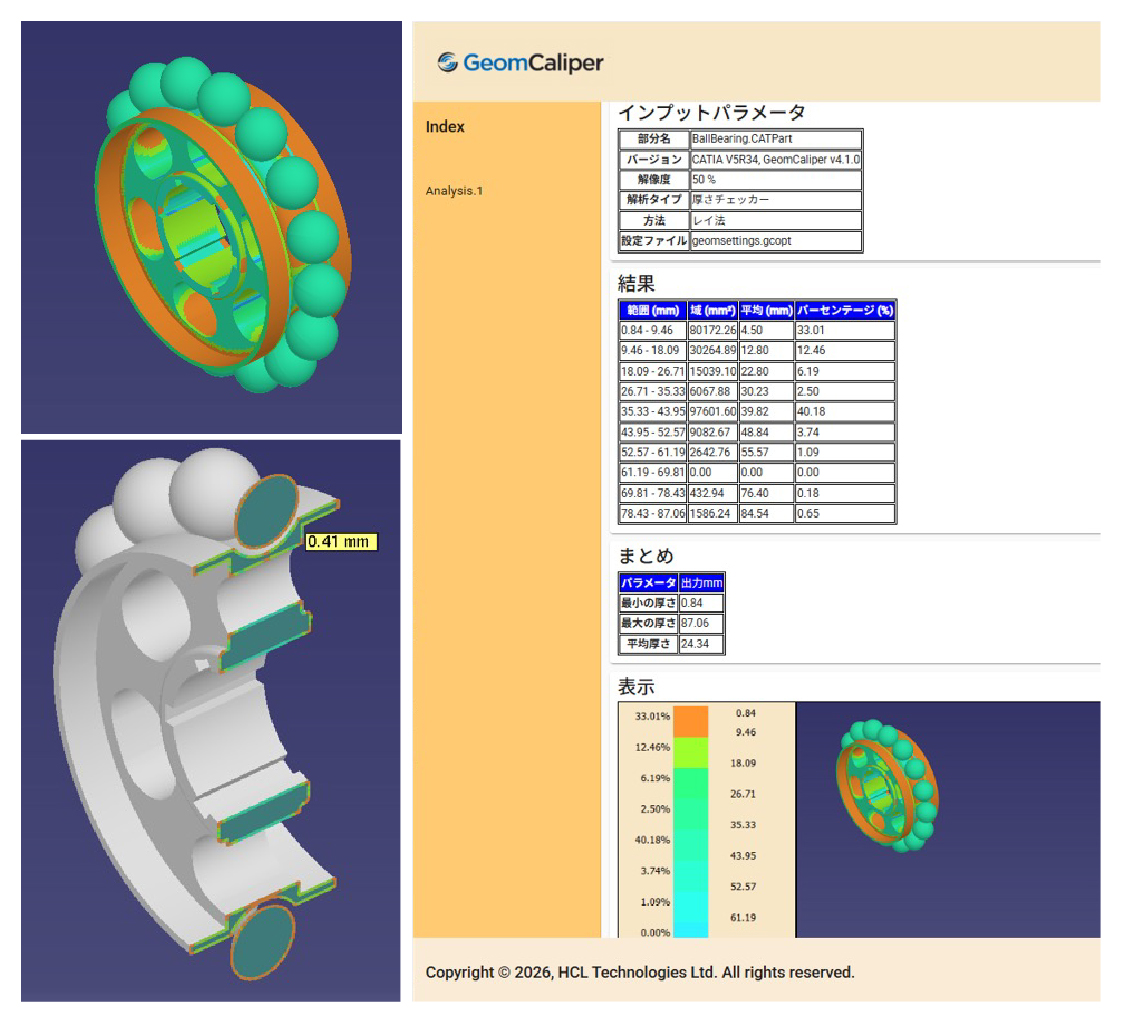

GeomCaliperを用いることで、3Dモデルの肉厚分布を可視化し、薄肉・厚肉などの懸念箇所を設計段階で確認できます。

これにより、断面を作成して局所的に確認するだけではなく、モデル全体を肉厚の観点から確認し、製造性を考慮した設計判断を行いやすくなります。
