CST Studio Suite

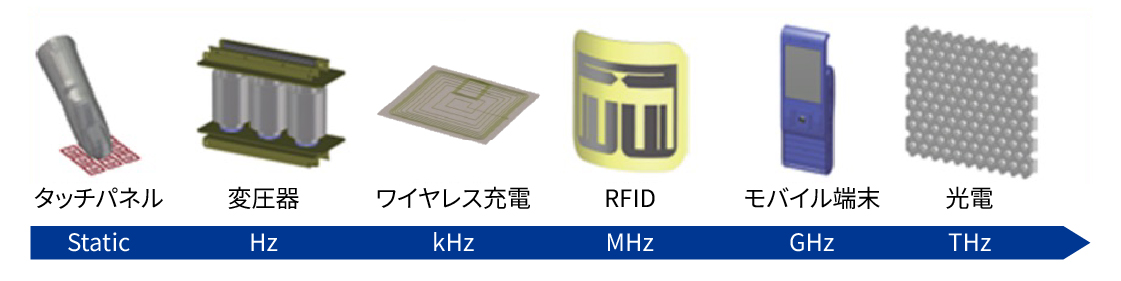

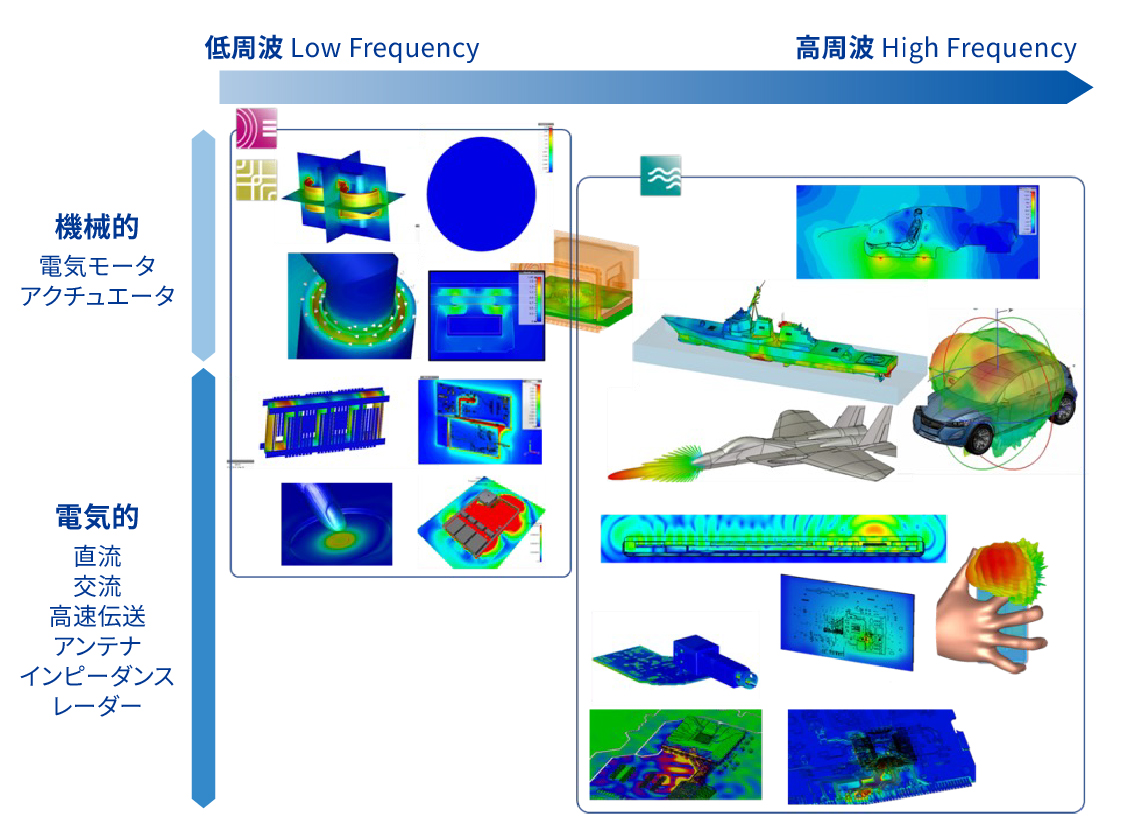

1. 広帯域電磁界解析（低周波〜高周波まで）

CST Studio Suiteは、モータやインバータに起因する低周波磁界から、車載アンテナや高速通信機器に関わる高周波領域まで、広い周波数帯域の電磁現象を一貫して扱える電磁界シミュレーション環境です。

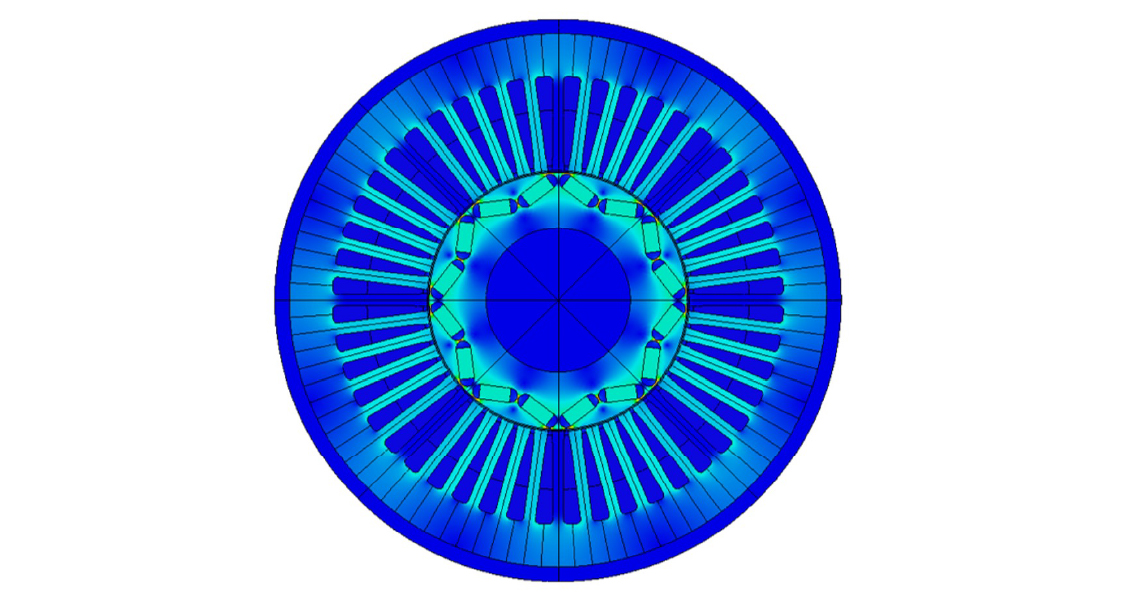

• 数kHz帯の低周波磁界・漏洩磁界の評価
• EMC規格に対応した広帯域電磁界解析
• GHz帯までを含む高周波電磁界解析
• 設計対象・周波数レンジに応じた解析モデル構築

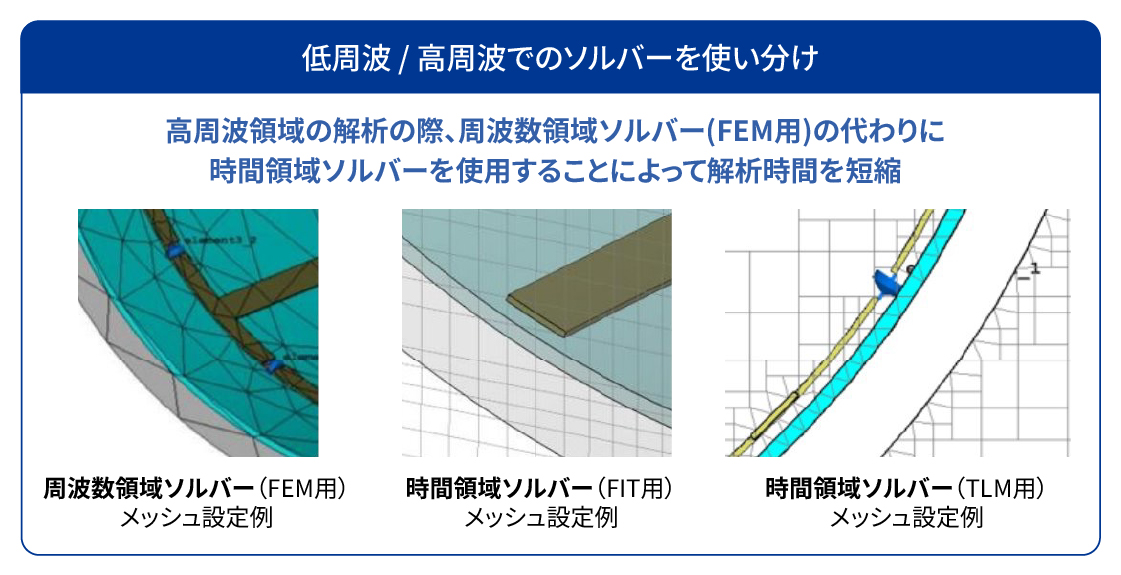

2. 解析目的に応じたソルバー選択

解析対象や評価したい現象に応じて、複数のソルバーを使い分けることで、精度と計算効率の両立を図ります。

• 周波数領域ソルバー（FEM）による定常・共振構造解析
• 時間領域ソルバー（FIT / TLM）による広帯域・大規模解析
• 漸近ソルバー（レイトレース法）による電気的大規模構造の解析
• 解析規模・目的に応じた計算時間の最適化

3. EMC・磁気シールド対策への適用

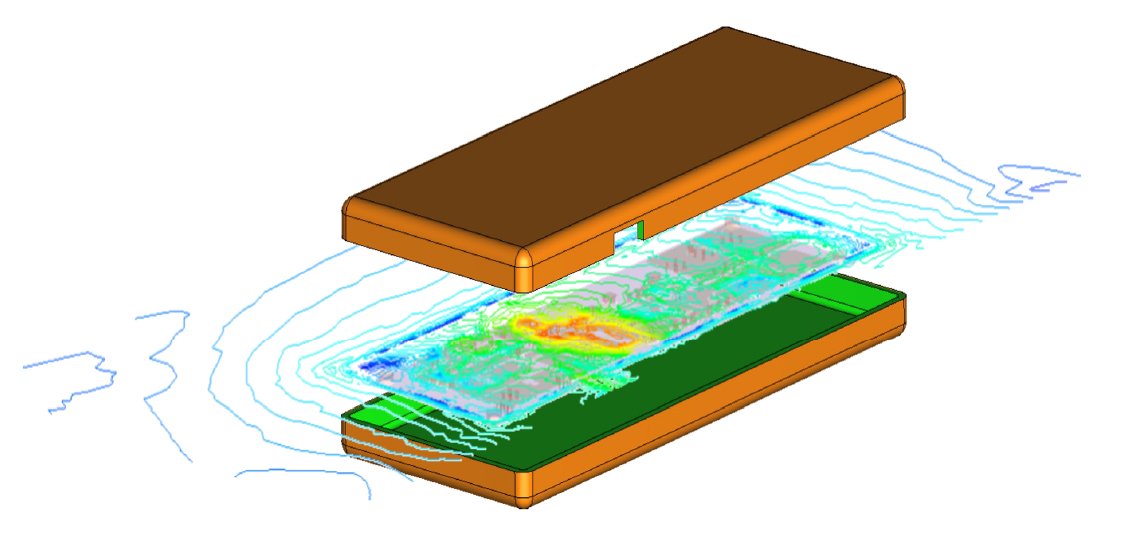

基板・筐体・ケーブルなどを含むモデルを用いて、電磁ノイズ対策や磁気シールド効果を設計段階で評価できます。回路と3次元電磁界解析の双方向連成解析にも対応しています。

• 低周波磁界の漏洩量評価

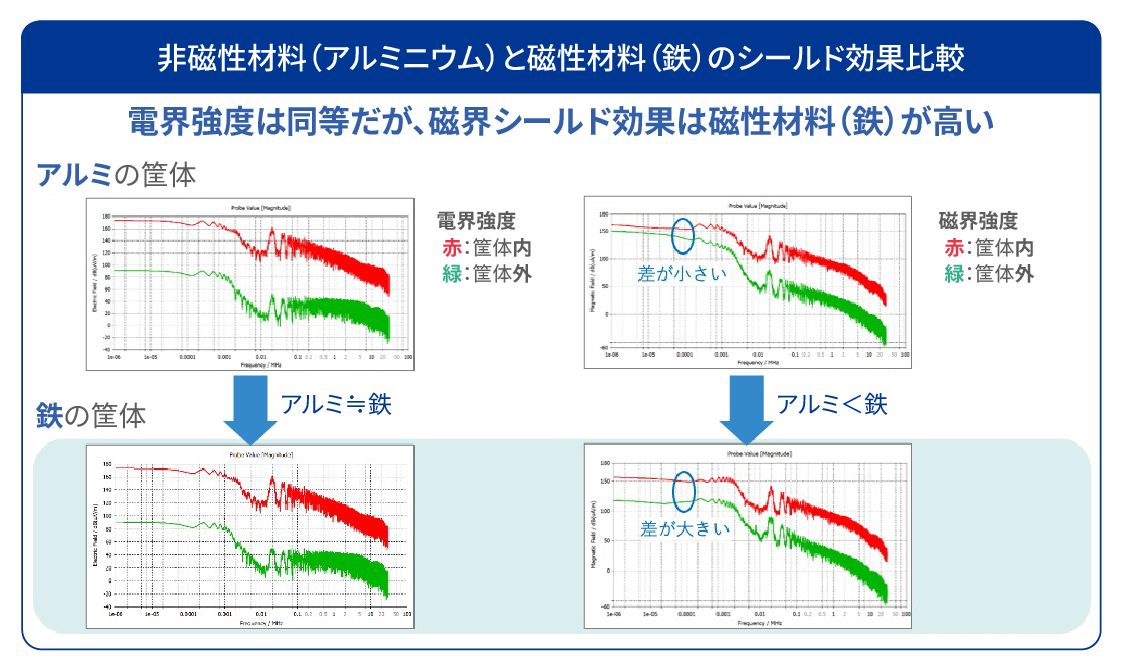

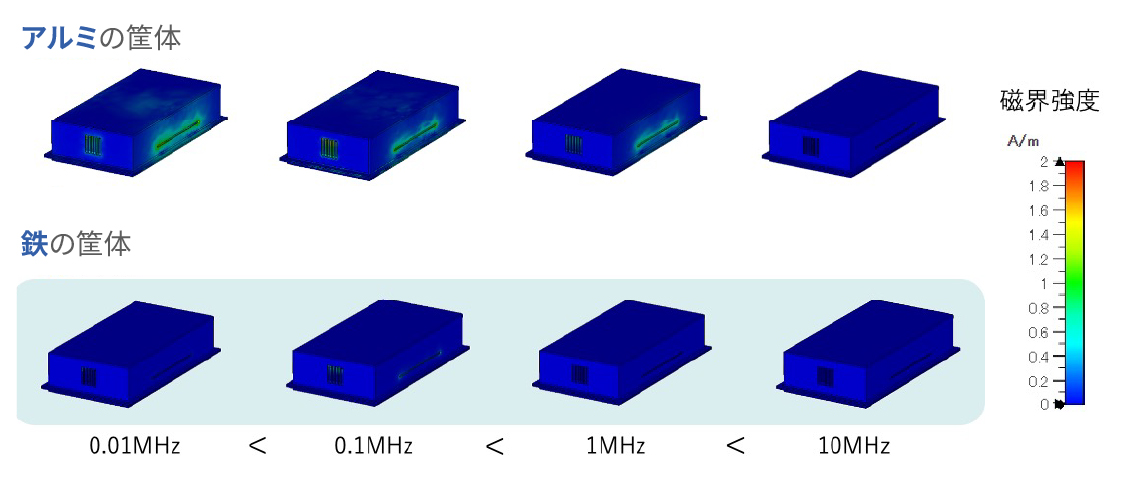

• アルミ / 鉄など材料差による磁気シールド効果の比較
• 対策前後の電界・磁界分布の可視化（周波数軸・時間軸）
• 規格値とのスペクトラム比較による妥当性確認

4. CAD / EDA データとの連携

既存の設計データを活用し、設計フローを大きく変えずに電磁界解析を組み込むことが可能です。

• SolidWorks・CATIA・STEPなど各種CADフォーマットのインポート
• 基板・筐体・ケーブルを含むモデル作成
• 基板データ（図研、Cadence Allegro など）のインポートに対応
• 設計変更を反映した解析の繰り返し実行

CST Studio Suite の導入効果は、単に電磁界を「解析できる」ようになることに留まりません。

設計段階から電磁現象を可視化・定量評価できるようになることで、試作や評価に依存していたプロセスそのものを見直し、開発の進め方に直接影響を与える効果をもたらします。

• 電磁ノイズ・EMC課題の事前把握
• バーチャルプロトタイプによる対策案の比較評価と設計判断力の向上
• 物理試作の削減による開発工数・コスト低減と市場投入時間の短縮
• EMC規格および電磁場暴露制限への適合性の事前確認

アルゴグラフィックスは、CST Studio Suiteを「電磁現象を理由に設計を止めないための解析基盤」として位置づけ、ソフトウェアだけでなく、計算環境や活用定着まで含めて支援します。
