設計者向けの簡易・高速リバースエンジニアリング ソリューションは、スピードを重視し、実機形状を用いた対策個所の早期発見や、実機の振舞いとCAEの差異を確認することを目的としています。

ワークフロー

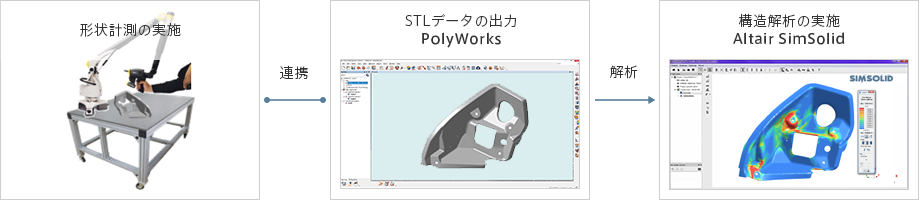

CADモデルがない場合

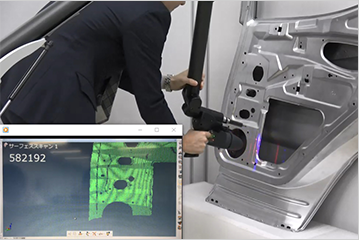

まず、アーム式三次元測定機を用いて、実機形状のスキャンを実施します。次に、リアルタイムにスキャンされた情報がSTLデータとして出力されます。最後に、出力されたデータを解析ツールに取り込みSTLデータに対して条件を付与し、メッシュを作らずに解析計算を実行します。

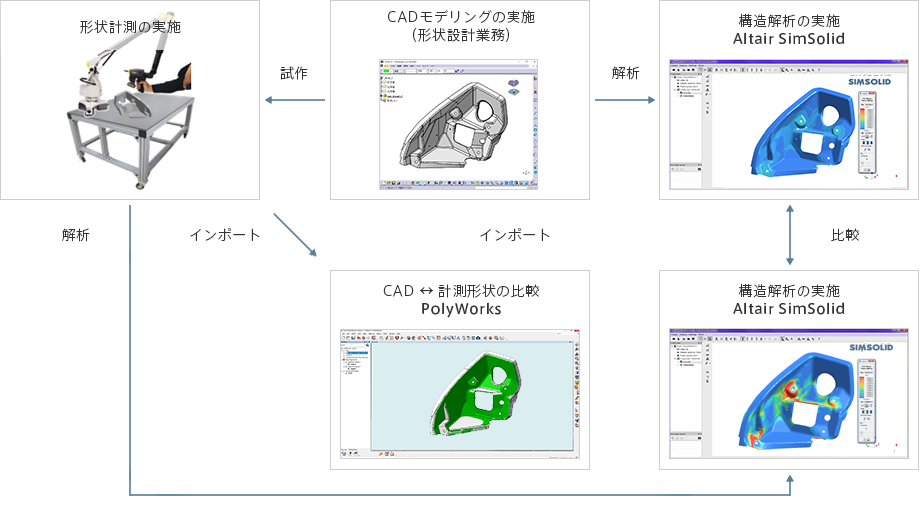

CADモデルがある場合

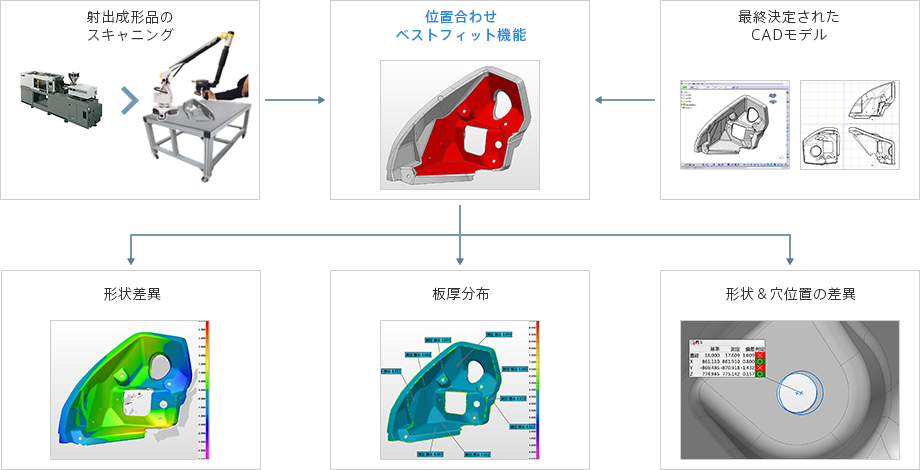

CADモデルをSTL化してインポートし、実機とCADを比較・評価ができます。
また、CADで作成したデータをSTLで出力し、構造解析を行い、実機をベースにしたデータとCADモデルをベースにしたデータの比較・評価も可能です。

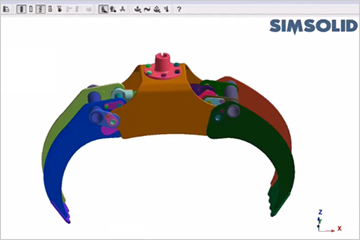

リバースエンジニアリングを実現するツール

※本特集記事は、2020年2月4-5日に開催された「自動車技術に関するCAEフォーラム 2020 in 東京」の弊社講演内容をもとに作成しています。
