3次元測定ソリューション CM3

  • CAM/生産準備

高性能ポータブル計測スキャナーと、3D計測ソリューションの連携で計測品質向上を実現します。

Nikon製アーム型高精度ポータブル計測システムは
簡単操作で形状測定とスキャニングを実現します

多関節型3次元測定機MCAxとハンドル型高精度レーザースキャナーModelMaker H120を組み合わせた
高精度ポータブル計測システムです。

ニコン製アーム式レーザースキャナの特長

  • 光沢読取に強くパウダースプレーを吹きかけなくても計測できます。
  • 位置合わせのマーカーシール不要です。絶対座標位置で測定がすぐにできます。
  • ソフトウェアと連動しリアルタイムメッシュによる高速スキャンができます。
  • アブソリュートエンコーダ仕様の為、座標値を都度キャリブレーションする必要はありません。

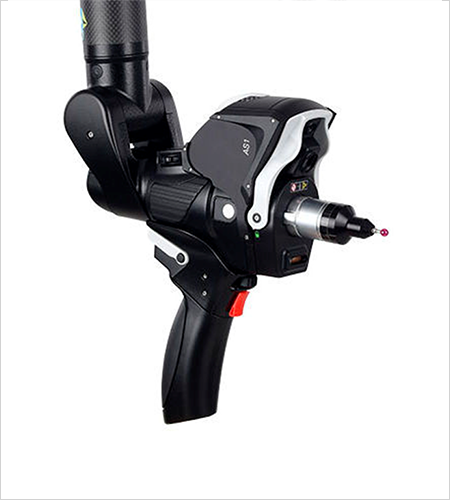

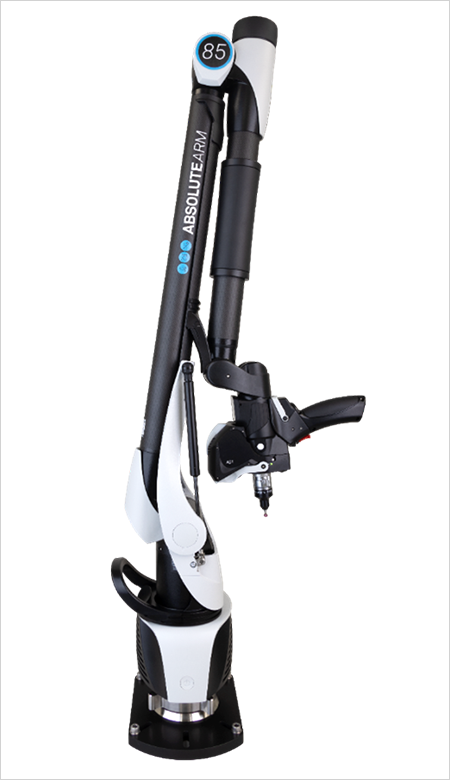

ポータブル多関節形3次元測定機
MCAx

持ち運びがカンタンで場所やサイズを選ばず測定

正確で、信頼性が高く、使いやすい、持ち運び可能な測定システムです。カンタンに持ち運びができるため、社外への持ち出しや、大型測定物をその設置場所で測定できます。

高精度で幅広い計測業務に対応するプローブシステム

レーザースキャニング用・タッチトリガー測定用・連続スキャン用など、さまざまなプローブシステムを搭載させることができ、高精度で幅広い計測業務に柔軟に対応します。

  • 無回転測定機
    主要な回転軸はすべて無限回転し、アーム操作の自由度を高めています。
  • 測定範囲
    MCAxは2.0mから4.5mまで、6種類のアームから選択ができます。対象ワークに合わせて最適な長さを選択することによってスムーズに測定できます。
  • 自動プローブ認識
    各種プローブの交換・接触プローブとレーザースキャナーの切り替えはいつでもできます。形状に合わせたプローブを選択することにより、最適な測定が行えます。※オプション
  • マルチプローブ認識
    接触プローブと非接触レーザースキャナーの同時搭載ができます。

ハンドル型高精度レーザースキャナー
ModelMaker H120

あらゆる検査・リバースエンジニアリングに最適

比類のない高精度・実用性・高機能を備えたModelMaker H120、あらゆる検査・リバースエンジニアリングなどを目的とした3次元データ取得に最適なツールです。

あらゆる素材をスキャン

ESP3(Enhanced Scanner Performance 3)によって、物体表面の特性に合わせてレーザー強度を調整します。スキャン中は自動的に表面条件(色および反射率)の変化をモニターし、レーザー出力をリアルタイムで適合させています。このため、部品の表面がいかなる色やテクスチャであっても、正確かつ効率的に処理することができ、光沢面の測定もパウダーレスで実現できます。

次世代型スキャナーModelMaker H120

レーザースキャナーは、形状や測定内容に合わせて4種類から選択できます。次世代スキャナーModelMaker H120は、NikonMetrogyが新たに開発した光学系を搭載しています。青色レーザー・超高速フレームレートを持ち、従来では困難だったワークのスキャニングや詳細な形状取得も可能にします。

最新スキャナーH120と旧型スキャナーを比較すると、1秒間の取得点数は30万点となり、旧型スキャナーの6倍アップします。

PolyWorksは3D計測テクノロジーを
工業製造プロセスに統合し生産性・品質・利益を
最大限に高めることができます

PolyWorksは、豊富で高度な機能と使いやすさをあわせ持ち、データ位置合わせ、誤差カラーマップ、断面検査、
穴・寸法検査、幾何公差、自動検査レポートなど、工業製品の寸法・形状検査のあらゆるニーズに対応します。

あらゆるタイプの3D測定器に接続し
測定評価できるユニバーサル3D計測ソフトウェア
PolyWorks

アーム型、カメラ型、門型等のあらゆるタイプの3D計測機に接続し測定評価できます。
PolyWorksのみで様々な測定機の計測できます。

プロダクトエンジニアリングから製造まで全工程を管理する
PolyWorks Inspector

PolyWorks Inspectorは、非接触点群デジタイザや有接触プローブ測定機を使用して、型や部品の寸法と形状測定、組み立てや製造上の問題の解析と防止、リアルタイム測定による組み付けガイドと作られた製品の品質管理を行います。
Nikonの3次元測定機と組み合わせることで、高速処理が可能な3D CADモデルを用いた形状検査(ベストフィット位置合わせ・誤差カラーマップ・断面比較)高度な穴位置・寸法検査・信頼性の高い幾何公差連携などを実現します。

CAD/CAMソフトウェアで活用できるリバースエンジニアリング
PolyWorks Modeler

PolyWorks Modelerは、デジタサイズされた測定物のポリゴンモデルから最適なCAD要素(カーブ・サーフェス・パラメトリックスケッチ・幾何要素)を作成し、CADモデリング作業を支援します。
Nikonの3次元測定機で取得した高品質な点群データを実用的なCADデータに変換できます。

カメラ型計測システムPrimeScanは
カンタンな操作で高精度なスキャニングが可能な
経済的でエントリーレベルなスキャナです

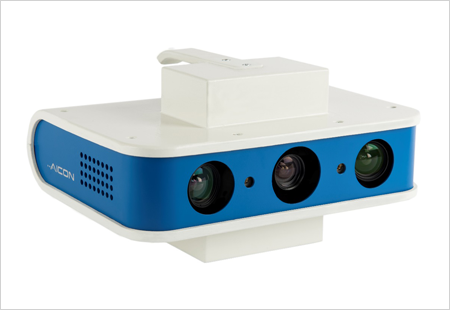

PrimeScanは、コンパクトデザインかつ軽量なエントリーレベルのスキャナです。
短い焦点距離・狭い環境下における測定に有効活用できます。前処理を必要としない光沢面や暗い表面のスキャンを実施できます。
高精度3次元測定・高いレベルの高精度センサ技術・フォトグラメトリの適用・構成要素ごとに12種類の測定範囲が可能など、
高精度なスキャニングを実現します。

簡易式エントリーモデル
ホワイトライトスキャニングの魅力あるエントリー版

カメラ解像度
2×2Mpx/2×5Mpx/2×8Mpx
プロジェクター
ミニチュアプロジェクション技術
プロジェクター解像度
28Mpx
光源
100WハイパワーLED (青もしくは白)
測定範囲
50mm ~1,000mm(システム構成による)
取得時間
最小1秒
センサ重量
最大4kg (システム構成による)
装置寸法(W×D×H)
300mm×210mm×175mm
電源
AC110/230Volt/50-60Hz/external/150W
コントロールユニット
内蔵USB3.0
アクセサリー
MoveInspect DPA/scanreference/ターンテーブル/三脚

レンズ交換式モデル
レンズ交換式軽量コンパクトモデル(ミッドレンジモデル)

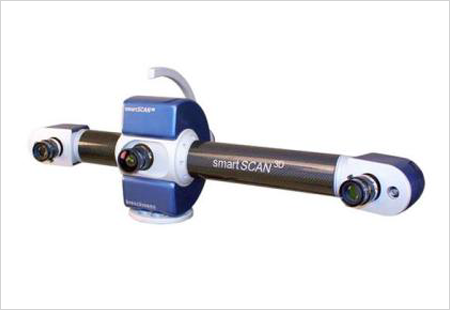

SmartScan

カメラ解像度
2×8,147,712Mpx
プロジェクター
ミニチュアプロジェクション技術
プロジェクター解像度
28Mpx
光源
50WハイパワーLED(青・緑・赤・白)R8選択時、
50WハイパワーLED(白)C8選択時
取得時間
最小1秒
センサ重量
最大4kg (システム構成による)
電源
AC110/230Volt/50-60Hz
コントロールユニット
内蔵USB2.0

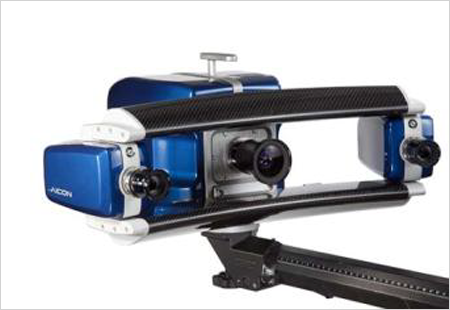

レンズ交換式モデル
カラープロジェクション対応モデル(ハイエンドモデル)
StereoScan

カメラ解像度
2×15,720,4482 Mpx
プロジェクター
ミニチュアプロジェクション技術
プロジェクター解像度
28Mpx
光源
50WハイパワーLED(青・緑・赤・白)、
HPP:120Wディスチャージランプ
取得時間
最小1秒
センサ重量
6.5kg(LED)/ 7.7kg(HPP)
電源
AC110/230Volt/50-60Hz
コントロールユニット
内蔵USB2.0

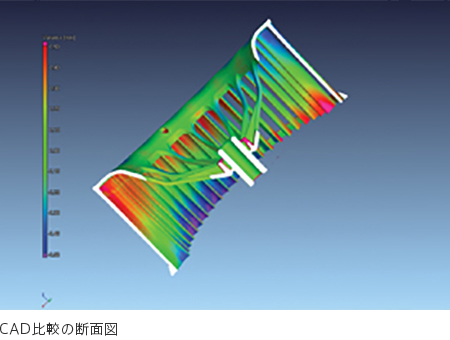

産業用X線/CT検査システムなら被検物を破壊することなく内部構造を精密に検査できます

X線/CT検査システムは、複雑な内部構造を持つ被検物の測定や、内部欠陥検査などの非破壊検査を実現します。ニコンのテクノロジーが被検物の精密な非破壊検査を可能にし、ものづくりの現場を支えます。



X線/CT検査システム

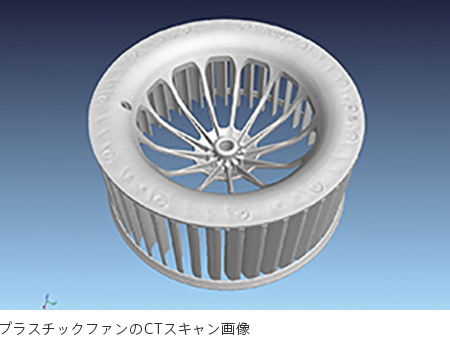

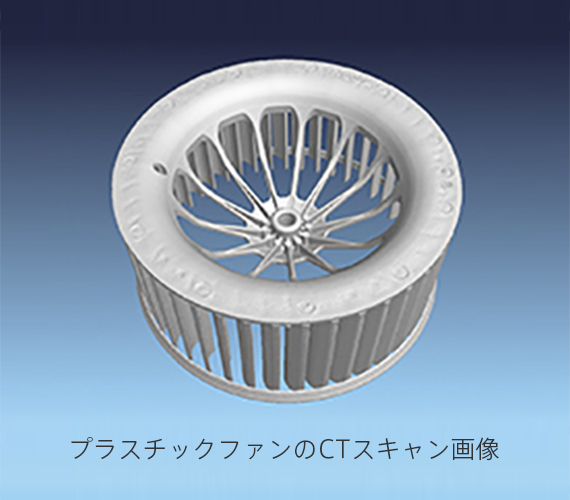

X線/CT検査システムは、被検物を透過したX線をイメージセンサーで受光し、2次元の透過画像を生成します。また、被検物を少しずつ回転させて連続撮影し、撮影データをコンピュータで処理することで、3次元CT(Computed Tomography)画像も生成することができます。

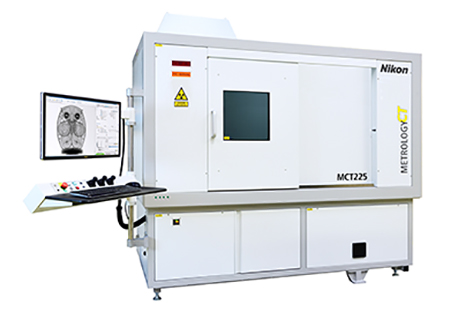

アルゴグラフィックスは、計測用CTとPolyWorksによる、Model Based Inspectionを提唱しています。精度保証で内部構造計測を実現します。ニコンMCT225は、50年のCMM技術と25年のX線技術を結集した計測用CTシステムです。最新の産業標準に準拠したさまざまなサイズや材質のサンプルに対応しています。参照測定が不要で、内部・外部寸法を非破壊で効率的な計測が行うことができます。



X線CT新規導入立ち上げ支援トレーニング

X線CTは、対象物の内部を非破壊で観察や計測ができることが最大のメリットですが、新規導入の場合、要員を育成しながら徐々に難しい観察要望や計測要望を実現して行くことが重要です。
アルゴグラフィックスは、X線CT装置で撮像するだけではなくその後のソフトウェアを使った編集、解析を行うトレーニングプランをお客様ごとにご提案できます。
X線CT実務者が、導入1年間で必ず使いこなせるようにサポートします。

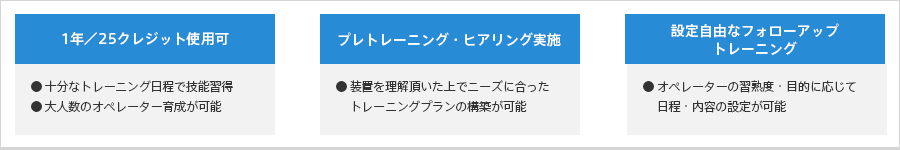

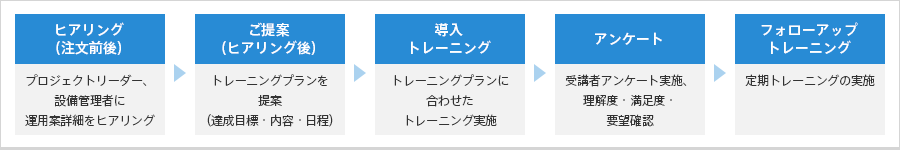

お客様向け新規導入トレーニング・プログラム(例)
お客様向けトレーニングプログラム概要(例)
