Type3-CAA

  • CATIA アドオン

Type3-CAAは、CATIA V5・3DEXPERIENCE上のモデルに直接文字やロゴマークを刻印することができるツールです。
製品上に環境への配慮や使用上の注意などの記載が必要となってきており、製品の魅力を失わないようにデザインすることがとても重要です。
図面だけでなく、3Dデータ上にもロゴマークやシリアル番号などの文字情報を必要とするケースで活躍します。

さまざまな産業分野の幅広いシーンにおいて
活用されるCATIA上でカンタンに文字情報を
3Dモデル化できるツールです

Type-CAAは、CATIA V5・3DEXPERIENCEに完全統合されたインターフェースで、
設計段階から製品製造に至るまで、グラフィック仕様を保ちます。
プロトタイプや完成品におけるトレーサビリティ・コミュニケーション・マーキング・刻印は、自動車・輸送、
航空宇宙・防衛、産業機械、生活必需品、金型製造などのさまざまな産業分野において幅広く活用されています。

  • Point1
    文字情報をカンタンに
    3Dモデル化
  • Point2
    使い慣れたCATIA上の
    ワークベンチで稼働
  • Point3
    さまざまな産業分野で
    幅広く活用

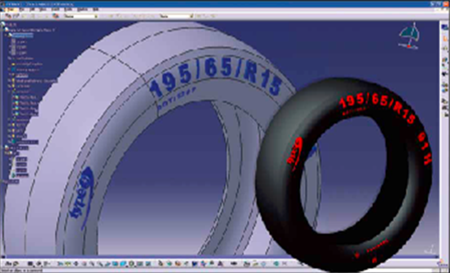

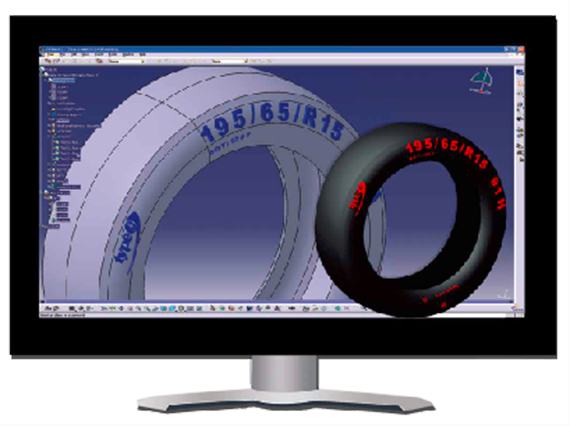

使い慣れたCATIAのパートデザインで稼働できます

使い慣れたCATIA V5・3DEXPERIENCEのパートデザインワークベンチで稼働し、使いやすいインターフェースによってカンタンに使用することができます。

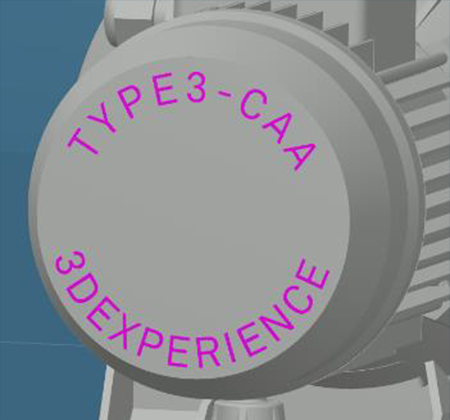

文字情報をカンタンに3Dモデル化できます

キー入力するだけで文字をカンタンに3Dモデル化することができます。
画像データから抽出した輪郭情報をCATIA上のモデルに貼り付けることにより、外観の検討を行うことができます。
また、3Dデータに刻印が刻まれるため、CAMでの流用もできます。

さまざまな産業分野における幅広いシーンで活用されています

  • 生活必需品
    放送・家具・衛生用品・時計・玩具など
  • 自動車
    タイヤ・安全システム・ホイール・鍛造部品・内装部品・ランプなど
  • 電気・電子
    電子部品・手動工具・AV機器製品&システム
  • 工業製品
    メカトロニクス・ポンプ・鍛造工具・配管部品など

Type3-CAAは、
テキストやグラフィックを設計プロセスに
効率的に統合できるさまざまな機能を備えています

Type3-CAAは、テキストやグラフィックを設計プロセスにカンタンかつ効率的に統合化できます。
豊富でフレキシブルなシンボルライブラリとテキストモードを備えています。

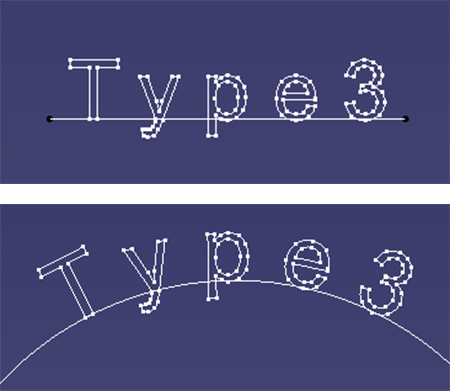

テキスト作成・フォント管理・シンボル化・シリアル化を実現する
テキスト機能とシンボルライブラリ

CATIA上でキー入力することにより、OS上で使用されているフォント情報をもとにテキストのワイヤーフレームを作成することができます。

  • 曲線部・湾曲部・境界四角部上のテキスト
  • マルチラインテキスト
  • マルチサポートテキスト
  • トゥルータイプフォント・ストロークフォント（単線）
  • オス／メス逆転ミラーテキスト・カーニング管理
  • G1連続性
  • テキスト機能使用によるマクロ作成

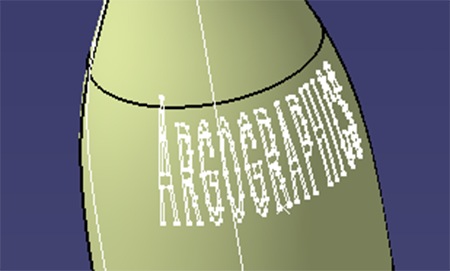

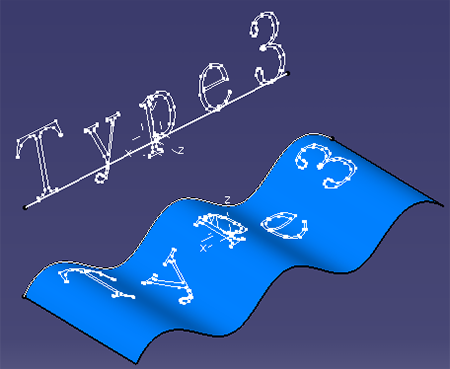

カンタンにテキスト・グラフィックの位置決めを最適化できる
面用投影・マッピングのアルゴリズム

作成されたテキストや輪郭情報からカンタンに既存モデルへ投影・マッピングすることができます。
円筒・円錐曲面上にもきれいに投影できます。

  • 平行投影／局所投影
  • 基本／円錐／円筒マッピング
  • 面上の精密な位置決め
  • シングルパッチ面又は多面体用

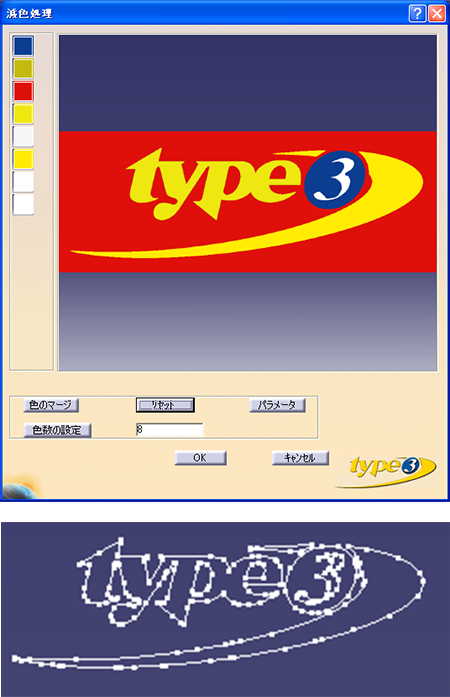

本格的ベクトル化のためにさまざまな画像をインポートできる
スキャニング・ベクトル化

画像データ（BMP・JPEG・TIFF・GIF・PNG）から輪郭情報を抽出して３Dモデルを作成することができます。

  • CATIA V5・3DEXPERIENCEに直接インポート
    （BMP・JPEG・TIFF・GIF・PNG）
  • 専用パラメータ（精度・ノイズフィルタ・ソフトネス・感度等）で、簡単スピーディなベクトル化
  • 白黒・カラー画像からのベクトル化
