3DEXPERIENCEシミュレーションは、計算品質と製品品質を向上させるさまざまな技術を利用することができます。
役割の異なるCAE担当者間で各種解析データを共有・分析・流用しながらシミュレーションを実行できます。

  • マルチフィジックス・モデリング・シミュレーション
  • シミュレーションベース・デザイン
  • シミュレーション・プロセス&イノベーション

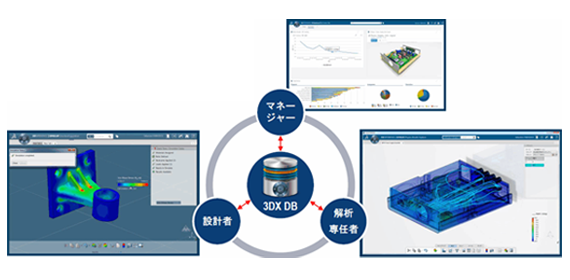

さまざまな役割のCAE担当者の解析業務を統合し
社内全体で活用できるプラットフォーム

ENOVIAベースにした3DEXPERIENCEプラットフォームによって
要件仕様・設計データなどとともに解析データを一元管理できます。
また、1つのインターフェースでSIMULIA Abaqus Unified FEAを使用できるなど
マルチフィジックス・シミュレーションを実現します。

  • Point1
    シミュレーションに
    対する投資効果の最大化
  • Point2
    使い慣れた環境で
    設計業務の効率・有効化
  • Point3
    あらゆるユーザーが
    平等にメソッドを利用可

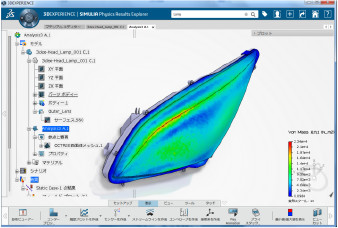

マルチフィジックス・シミュレーションによる投資効果を最大限に高めます

3DEXPERIENCEプラットフォーム上でSIMULIA Abaqus Unified FEAの持つさまざまな機能を利用することができます。
プラットフォーム上で利用することで、ナレッジのキャプチャ、ツールの統合、設計空間の探索、ベスト・プラクティスの開発、メソッドの再利用、コラボレーションが可能になります。
シミュレーションの結果とIPを企業資産に転換し、シミュレーションに対する投資による効果を最大限に高めます。

  • 部品、サブシステム、アセンブリの応答をリアリスティック・シミュレーションします。
  • コラボレーティブなフレームワークにおける最先端のAbaqusシミュレーション・テクノロジーを実現します。
  • データ構造をテンプレートおよび定義ルール化することで、モデリングの精度と再現性を向上します。
  • シミュレーション・プロセスと関連データを丸ごと管理することで、専門解析ノウハウを共有できます。

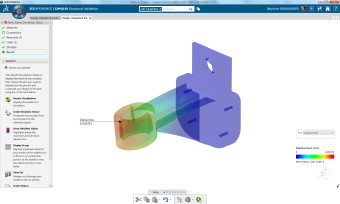

シミュレーションベース・デザイン

設計主体のシミュレーション・ツール（ガイド付きのワークフロー・アクティブアシスト機能を含む）を利用し、設計者の意思決定を支援することができます。さまざまな設計検討を、使い慣れた環境で効率的かつ有効に使用することで、さらなる設計業務の革新を進めることが可能です。

  • 設計段階における性能シミュレーションにより、テスト計画に向けた指針を得られます。
  • 直感的に理解できるオプションを提示し、製品設計者が理解できる言葉で説明します。
  • シミュレーションの専門家と同じ技術を使用することで、設計者も製品課題を可視化できます。

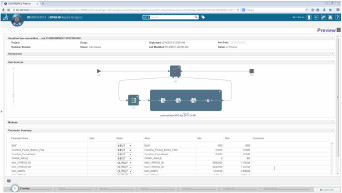

シミュレーション・プロセス&イノベーション管理

3DEXPERIENCEプラットフォームのデータおよびプロセス管理機能を利用することができます。データ管理、検索、ダッシュボード化、トレーサビリティ、タグ付け、ソーシャル・コラボレーション等により、統一されたユーザー・インターフェース上で社内のあらゆるユーザーが平等にメソッドを再利用できます。

  • 既存のシミュレーション・ツールを統合・管理できます。
  • 専任解析技術を共有し、シミュレーションのベスト・プラクティスを再利用できます。
  • シミュレーションプロセスとデータを管理し、業務を要件に紐付けることができます。
  • 製品のパラメトリック設計空間を探索し、最適解を見つけられます。
  • プロジェクトの状況や結果をキャプチャ可能なダッシュボードを使い、コラボレーションを展開します。

スピーディな製品性能・品質向上を実現する
SIMULIA 3DEXPERIENCEの
設計シミュレーション機能

Simulation-based Designポートフォリオは、
設計者に対して強力かつ操作性に優れた設計主体のシミュレーション・ツールを提供します。
設計者シミュレーションを活用することで、早期に製品性能や品質の向上を実現することができます。

MDS
設計者向け構造解析モジュール
FMK
設計者向け流体解析モジュール
DRD
構造解析エンジニア向けモジュール
INK
金型設計者向け射出成形シミュレーションモジュール

設計者向け構造解析モジュール

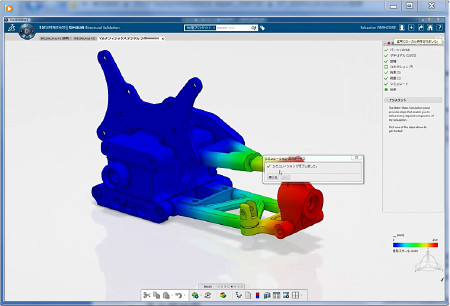

Stress Engineer（MDS）

アクティブアシスト機能（ガイド機能）を有した設計用簡易解析ツールです。

主要解析機能

  • 線形・非線形静解析
  • 固有値解析
  • 定常伝熱解析
  • 伝熱-構造連成解析
  • 疲労耐久性評価
  • 操作をナビゲートするガイド機能
  • 追加Token無しで4コアまでの計算が可能

モデリング機能

  • 3D（四面体）オートメッシュ作成機能
  • アダプティブメッシュ作成機能

その他機能

  • IGES・STEPコンバーター

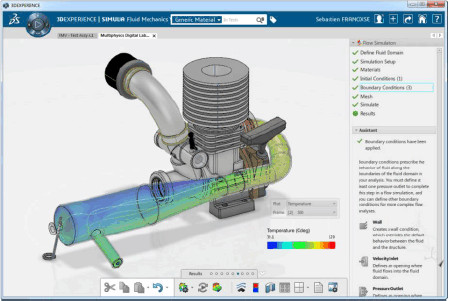

設計者向け流体解析モジュール
Fluid Dynamics Engineer（FMK）

アクティブアシスト機能（ガイド機能）を有した設計用簡易解析ツールで、定常流体・一般的な乱流モデルによる流体解析が可能です。

主要解析機能

  • 定常流と一般的な乱流モデルによる流体解析
  • 流体領域オートメッシャー（境界層・対称平面）
  • 操作をナビゲートするガイド機能
  • 追加Token無しで4コアまでの計算が可能

その他機能

  • IGES・STEPコンバーター

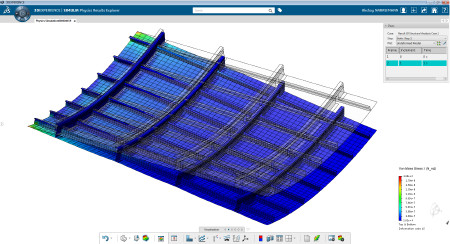

構造解析エンジニア向けモジュール
Structual Analysis Engineer（DRD）

設計環境内での、より高度なシミュレーション利用を想定した構造解析ツールです。
Abaqusシミュレーション・テクノロジーを利用することが可能で、構造、周波数、応答、座屈、伝熱等の解析を実施するために必要なすべての機能を設計者に提供します。

主要解析機能

  • 線形・非線形静解析
  • 振動解析（固有値解析、応答解析）
  • 座屈解析
  • 定常/非定常伝熱解析
  • 追加Token無しで8コアまでの計算が可能

モデリング機能

  • 1D/2D/3Dモデリング＆メッシュ作成機能
  • ルールベースドメッシュ作成機能

その他機能

  • IGES・STEPコンバーター
  • ポスト処理の大規模モデル対応
  • Webベースでの結果レビュー機能
  • 解析自動処理機能など

金型設計者向け射出成形シミュレーションツール

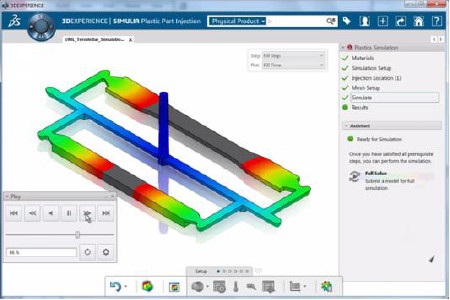

Plastic Injection Analysis Engineer（INK）

金型設計と製造の代替案を模索する為に用意された設計用簡易解析ツールです。設計者は金型設計の評価の一部として、射出成型シミュレーションプロセスを取り入れることが可能となり、製造上の制約に配慮しながら設計することができます。

主要解析機能

  • プラスチック部品の射出成形のための樹脂充填解析
  • 簡単で使い易いインターフェース
  • 樹脂充填アニメーション・圧力・温度・ウェルドライン・エアトラップ・締付圧・冷却時間予測など

その他機能

  • IGES・STEPコンバーター
