Lumiceptは、照明機器・自動車のテールライト・液晶バックライトなど光による効果が重要な役割を担う各種光学機器・空間設計においてシミュレーションが可能な光学設計・光学解析ツールです。
CATIA V5上で作業することができ、シミュレーションは3次元的に構築されたモデルに基づいて行われます。

CATIA V5上で作業ができる
光学シミュレーションにより
開発期間短縮・コスト削減・品質向上を実現します

Lumiceptは、CATIA V5上で作業ができる光学シミュレーションツールで、導入により、照明機器や光学部材、建築物や自動車の内外装など、光による効果が重要な役割を担う各種機器や空間の設計において、試作することなくその光り方や見映えを評価することができます。製品の開発期間短縮・コスト削減・品質向上を実現します。

Point1

ハイブリッドな光学
シミュレーション機構
Point2

CATIA V5環境で
解析が可能
Point3

試作なしによる
評価の実現

ハイブリッドな光学シミュレーション機構

光源側からの光線追跡・視点側からの光線追跡を併用したハイブリッドな計算手法により、三次元空間内における光の挙動を再現します。
処理の実行が漸進的に行えるため、処理中に結果を随時表示することや計算の中断・再開ができます。

設計者が使い慣れたCATIA V5環境で解析が可能です

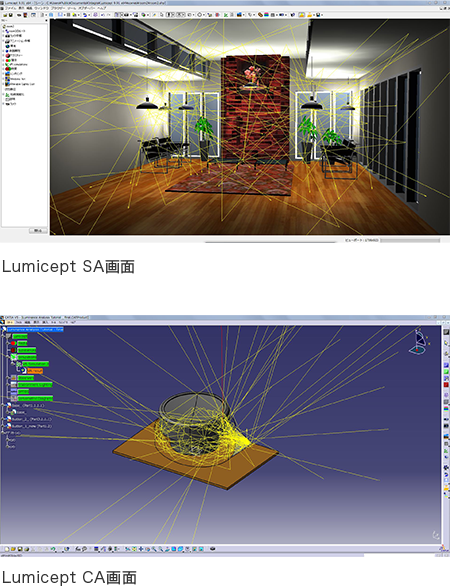

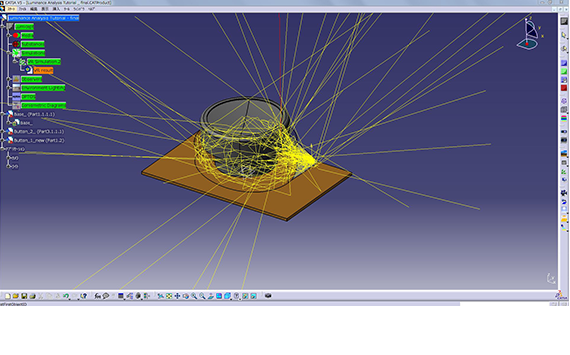

Lumiceptは、IGES、STEPなどにより解析可能なスタンドアローン版の他、CATIA V5環境で解析可能なCAA版があります。
光源に任意の配光分布を設定できるため、実測に基づいた放射特性を用いたシミュレーションができます。緯度、経度、日時を指定し、地球上の任意地点における昼光（天空光）の状態を再現できます。入射や出射の方向に依存して変化する反射・透過特性（BRDF／BTDF）を取り扱えます。

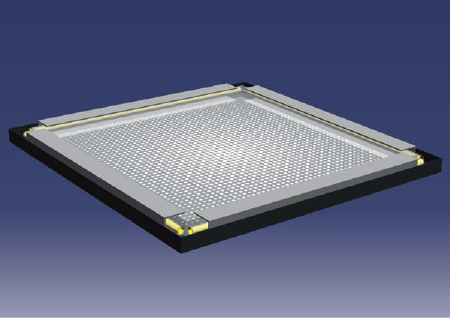

媒質内部における散乱（内部散乱）を、含有されている微小粒子の大きさ・濃度・光学特性などにより記述ができます。膨大な個数の微細形状（マイクロレンズなど）が、大きさや密度を変えながら分布する表面を定義できます。

試作なしで評価を実現できるシミュレーション結果

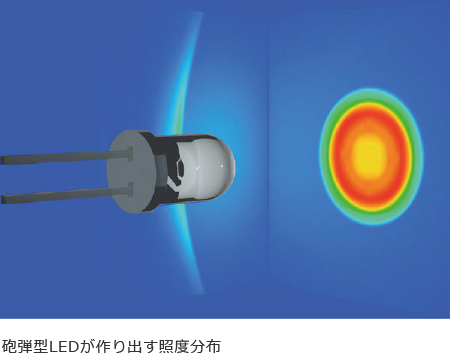

シミュレーション結果を、照度や輝度、光度や色度といった物理値として照会できます。

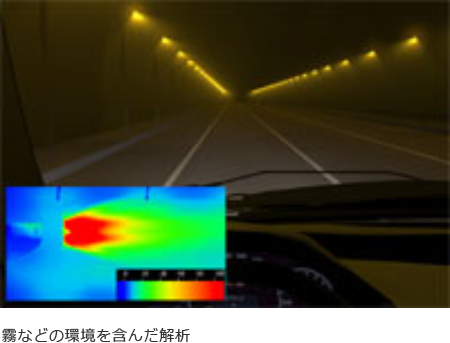

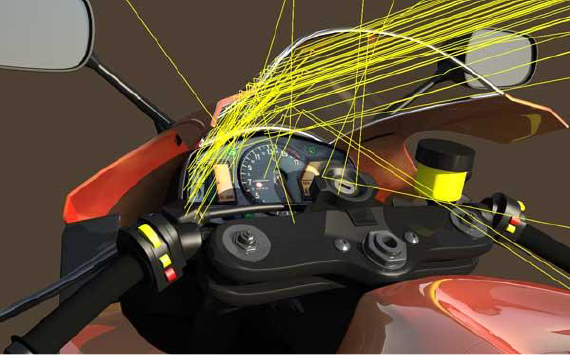

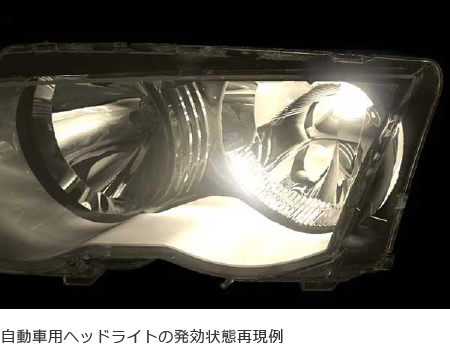

光源から放射された光線の三次元空間内における伝播経路を視覚化できます。高度なレンダリング機能により、設定された照明条件下における物体の見映えを高い水準で再現します。実在する環境や照明条件下に物体を配置した状況をシミュレーションできます。三次元表示の場合でも、影や映り込みを考慮した表示を行うことができます。
