GeomCaliper

CATIA アドオン

GeomCaliperは、CATIA V5モデルの肉厚をスピーディかつ正確に測定・検査するツールです。
設計時に繰り返し実行していた肉厚測定が大幅に削減できます。

CATIA V5肉厚データを正確に3次元測定し
設計変更の工数の大幅削減を実現します

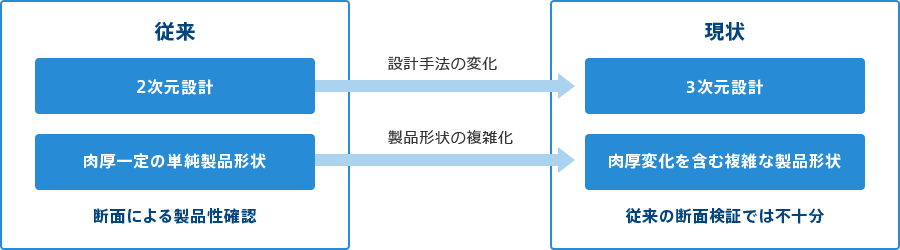

2次元設計から3次元設計への設計手法の変化や製品形状の複雑化など従来の断面検証では正確な測定ができません。
GeomCaliperは、CATIA V5肉厚データを正確に3次元測定し、さらに設計変更の工数も大幅に削減することができます。

手軽・簡単に精度の高い肉厚検証ができます。

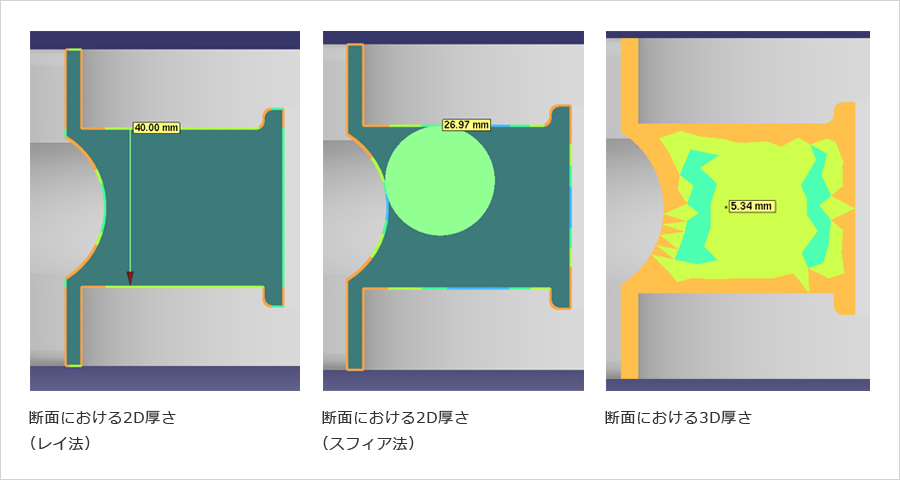

2D・3D断面測定ができます。

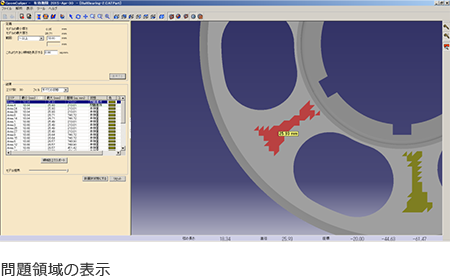

ユーザー指定肉厚領域の表示します。
指定箇所の肉厚をリアルタイムに測定します。
計算結果を保存できます。

カンタン操作で精度の高い肉厚検証ができる
GeomCaliperの機能

GeomCaliperは、肉厚状態のカラーマップ表示機能など、分かりやすい表示方法で肉厚を確認することができるため、
製品設計・型設計において製品肉厚の問題箇所を判断する際に検証操作をスピーディかつ正確に行うことができます。

カンタン操作で精度の高い肉厚測定効果を実現します

厚さ分布をカラーマップで表示します。クリックしたポイントにおける厚さをリアルタイムに表示できます。

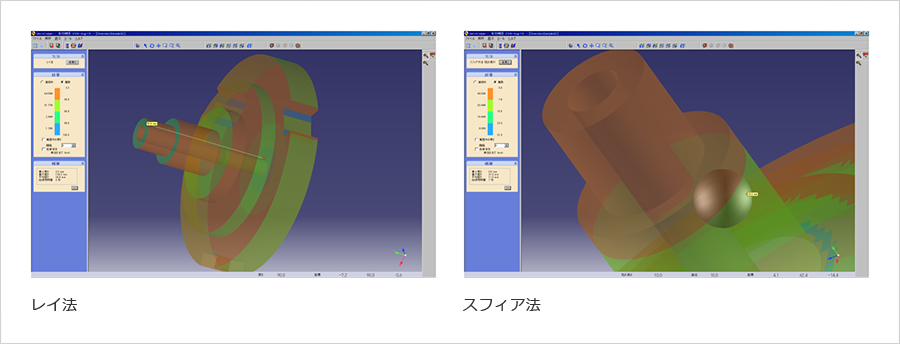

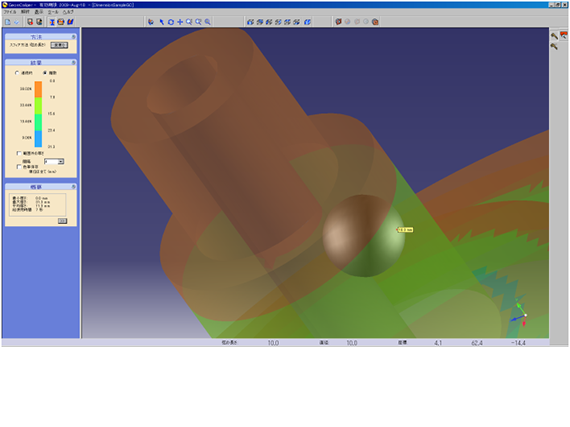

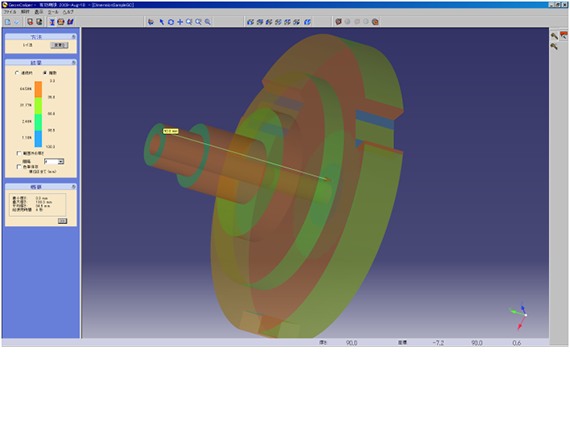

用途に応じてレイ法・スフィア法を選択できます。レイ法は製品表面の面直方向に厚みを測定します。スフィア法は製品内部に配置できる最大球の直径（または弦の長さ）を厚みとして定義します。フィーチャーや面を選択した部分計測もできます。
