COSTOPTIMIZER Advanced

CAE解析
CATIA アドオン

COSTOPTIMIZER Advancedは、CATIA V5に完全統合された板金部品における材料コストツールです。
コスト見積・製品設計・型設計部門など幅広い分野に対応し、総合的な材料費低減に活用できます。

CATIA V5に完全統合型された
材料コスト削減ツールで成形性解析機能により
製造コストの低減を活用できます

COSTOPTIMIZER Advancedは、高速で正確なブランク形状の計算とネスティング機能をベースとして製造コストを最適化するために必要なスタンプ形状の変更方法や、成形性の解析機能による製品設計者および工程設計者の使用にも応えられる機能仕様で、
製造コストの低減に貢献します。

Point1

CATIA V5に完全統合
されたコスト削減ツール
Point2

製品設計のコスト最適化
を実現
Point3

短時間で材料コストの
算出が可能

CATIA V5に完全統合された
唯一のコスト削減ツール

CATIAV5に統合された唯一のコスト低減ツールです。正確なコスト計算エンジンを利用できます。

形状補正機能による製品設計のコスト最適化を実現します

形状変更による歩留まり向上・コスト削減を瞬時に表示できます。
部品あたりの素材原価を正確に算出します。また、部品板厚分布状態を正確に計算できます。
最適コストのシナリオをスピーディにシミュレーションすることができます。

短時間で正確な材料コストの算出ができます

短時間で正確な材料コストの算出と成形性評価を実行できます。
CATIA V5のパラメトリック機能を最大限に活用します。

COSTOPTIMIZER Advancedは、
形状補正機能による製品設計の
コスト最適化を実現します

COSTOPTIMIZER Advancedは、形状補正機能によって製品設計のコスト最適化を実現します。

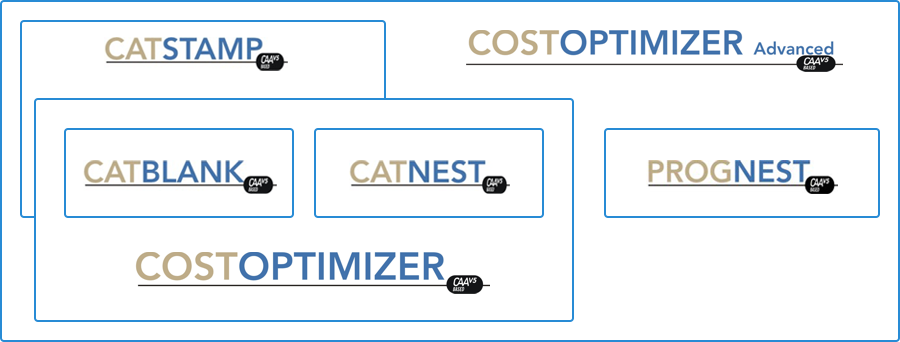

COSTOPTIMIZER・CATBLANK・CATNEST・CATSTAMP・PROGNESTの機能を含んでいます。

形状補正機能による
製品設計のコスト最適化を実現する
COSTOPTIMIZER Advanced

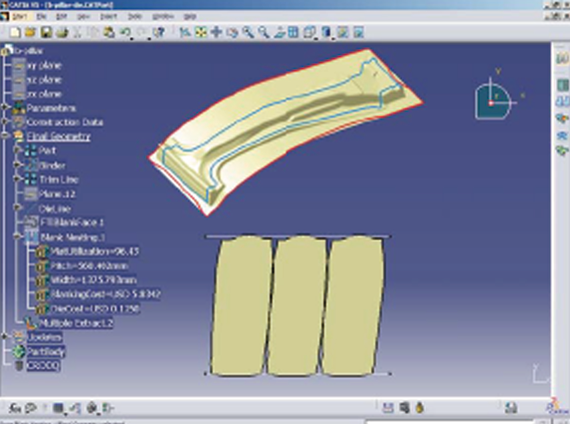

COSTOPTIMIZER Advancedは、製品形状に定義されたドロービード·圧力パッド·ブランクホルダー·パイロット穴などさまざまな成形条件を考慮して、高速に計算することができます。
CATIA V5で製品形状とのシームレスな統合環境を利用することで、設計とコスト評価のリンク関係を保証します。

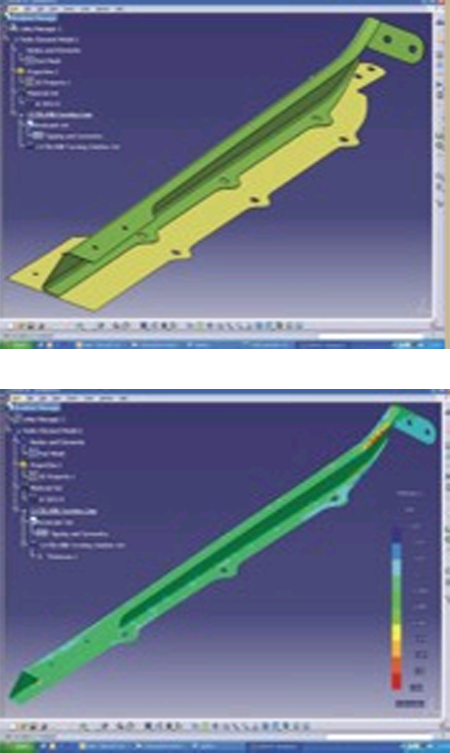

製品形状とダイフェース形状において割れ・シワ・肉薄となる条件を特定できます。

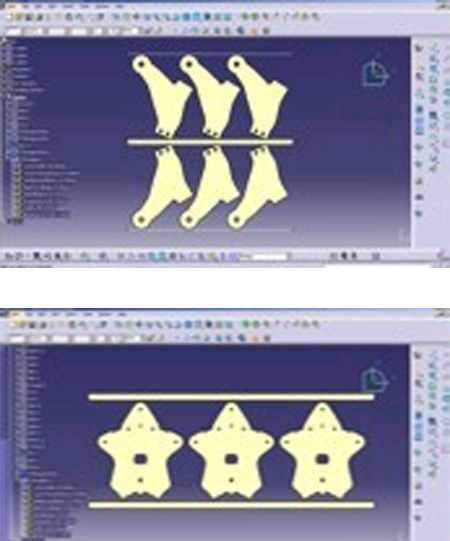

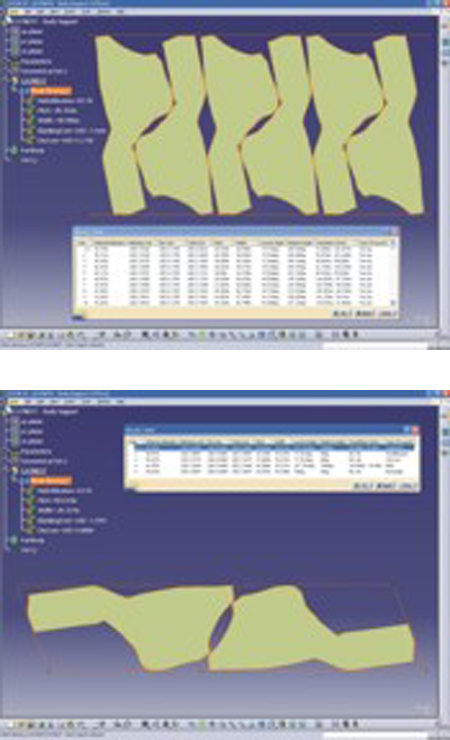

カットオフダイ・一方向・双方向とミラーリングされたネスティング構成のために完全に最適化されたブランク形状とネスティングレイアウトを生成できます。
コストデータはCATIA V5 PLMアーキテクチャの中に自動保存されます。

プレス部品展開形状を予測する
CATBLANK

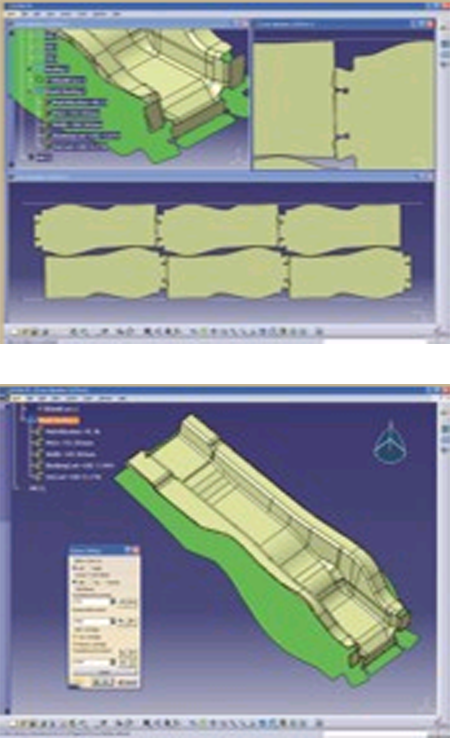

CATBLANKは、見積担当者・型設計者のためのCATIA V5に完全統合されたプレス部品展開形状の予測ツールです。材料に応じた伸びや変形を考慮し、高速に製品のブランク形状の展開機能を提供します。

ブランク形状への展開とサイズの決定
高速かつ正確な素材形状の生成
HTML形式のレポートを自動生成
全ての計算結果はCATAnalysisファイルで管理
材料データベースとのリンクによる材質評価

詳細な成形解析機能を提供する
CATSTAMP

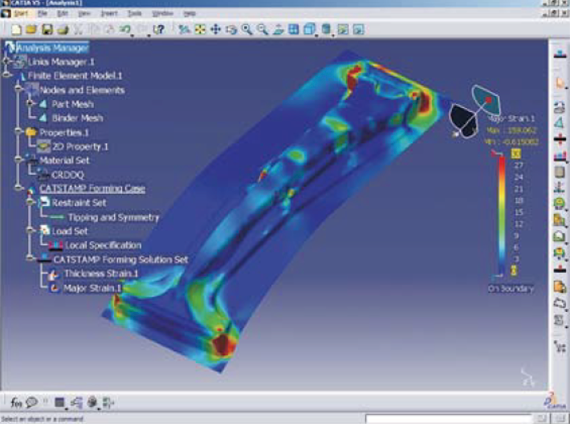

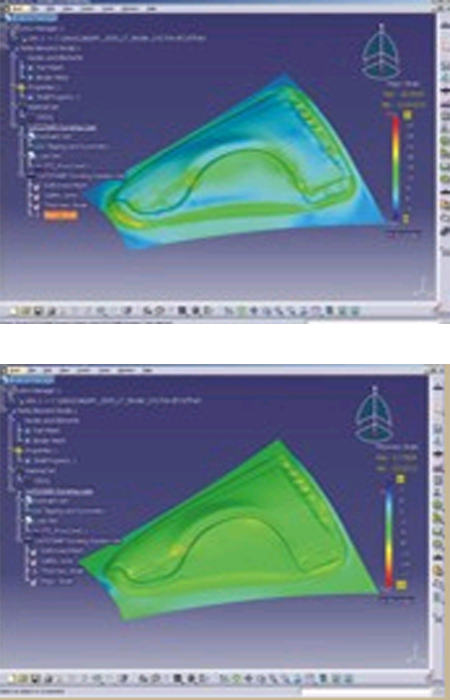

CATSTAMPは、型設計者、製品設計者のためのCATIA V5に完全統合されたプレス成形解析ツールです。絞り成形部品の評価、妥当性検討のための詳細な成形解析を行います。解析は、One Step Reverse法にて、製品形状を元に、材料特性/摩擦/ブランクホルダー圧/パッド圧/ビード/バインダーカーブ/変位制約を考慮して計算されます。製品への機能要求が高まる中で、部品原価の抑制に有効です。
